医院GPS校时系统选择及方案设计

本文主要讲述GPS校时系统在医院应用中重要性，及GPS校时系统的几种校时方式，并对整个GPS校时系统中，需要选择应用到的设备进行说明。

一、医院GPS校时系统功能及组成

1.功能

医院GPS校时系统设计范围比较广，在医院内提供一套可靠、经济和有效，能够提供一个统一的、标准的时钟系统对医院的数字化管理和医院各部门的统一协调意义重大，医院GPS校时系统功能如下：

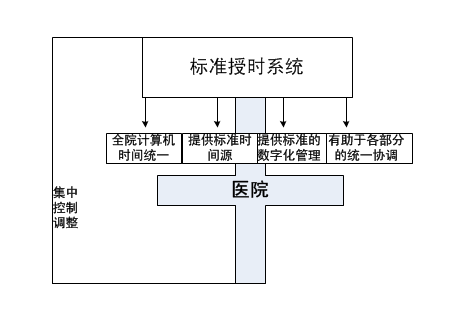

医院GPS校时系统功能图

在实际应用中，一套完整的医院GPS校时系统，往往包含了GPS接收母钟，子钟及其它若干附件组成，即又称医院子母钟系统。

2.组成

最早的医院子母钟系统组成包含了GPS接收装置，母钟，二级母钟，管理计算机，时间服务器，时码分配器，若干子钟，卫星天线等其他若干附件组成，这种复杂的设计，导致成本高，设备数量繁多，安装布线复杂，任何中间环节出错，下级设备都无法正常运行，出错率**。在一些改造的项目中，若是重新布线会损坏原来的装修结构，布线后很难恢复原样，导致影响室内的美观，且施工复杂。

鉴于以上特点，我们对医院GPS校时系统做了高度的集成设计，省略中间多余的设计，将GPS接收装置，母钟，时间服务器，时码分配器等高度集成，设计出满足这几种设备功能的GPS校时系统。在整体设计上，将最初的医院子母钟系统整合为卫星天线，母钟（GPS校时设备），子钟直接连接一套医院GPS校时系统。去掉中间多余设备的同时，也提高了设备传输之间产生的误差，安装简单，同时投入成本大幅度降低。

二、医院GPS校时系统校时方式

对于新型设计的高集成医院GPS校时系统，在目前医院子母钟系统应用中，主要以总线控制和网络控制为主。无论是哪种方式，在医院子母时钟系统里，所有几十台、几百台甚至几千台子钟的显示时间，以及计算机网络系统时间，都是以母钟发送的时间信号为基准的

1.总线控制

在医院GPS校时系统应用中，总线控制的医院子母钟系统就是由一个母钟和一群子钟组成。在系统正常运行情况下，它一般通过422/485总线结构，由母钟直接向各终端子钟（或计算机网络）发送标准时间信号，系统运行拓扑图如下所示：

医院GPS校时系统总线控制拓扑图

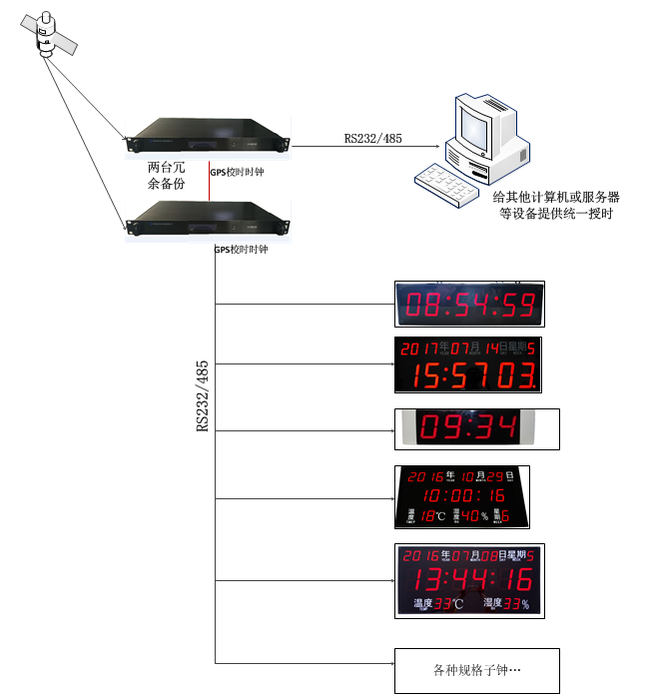

如图所示，为GPS校时系统总线控制的拓扑图，在这个系统中我们投入了两台GPS校时时钟做冗余配置，两台设备接口均为4路，一台专门提供给系统内的子钟设备提供统一时间，另一台作为子钟设备冗余配置的同时，可以给医院内的单台管理计算机或服务器提供标准的时间。

2.网络控制

由于医院环境的特殊性，根据医院授时的具体情况，除了需要提供标准的时间源外，还需要给全院所有局域网内计算机提供统一的时间参考，例如考勤、财务中心、库房及医院的数字化管理等关键部门可以获得精确、统一的时间源。因此，总线控制的GPS校时系统就存在了很大的局限性。

在医院GPS校时系统应用中，网络控制的子母钟系统主要由卫星天线，母钟（GPS网络校时设备），子钟等组成。在系统正常运行中，母钟接收来自卫星的标准时间信息，与交换机相连接，通过局域网授时的方式，给下级子钟，及局域网内所有的计算机或服务器提供统一的标准时间。医院GPS校时系统网络控制拓扑图如下：

医院GPS校时系统网络控制拓扑图

如上图所示为，医院GPS校时系统网络控制拓扑图，同样我们在系统设计中投入了两台GPS校时系统作为冗余备份，GPS校时设备下属连接交换机，都可直接给下级设备进行标准授时，也可以互做备份，当一台设备出现问题时，另一台设备自动工作。

前面我们主要讲述了，GPS校时系统中的两种连接方式，满足于医院子母钟系统应用的基本要求，给子钟同步标准时间的同时，可同时给计算机独立的时间。

三、CDMA子钟

在实际应用中，一些医院他们只需要子钟设备，对外界环境显示标准醒目的时间，这里就需要一个独立的子钟。所谓独立的子钟，就是在没有母钟的情况下，子钟可以给自身一个标准的时间，对于这种情况，我们设计了GPS子钟，GPS北斗子钟，CDMA子钟。

其中，GPS子钟和GPS北斗子钟都需要接收卫星时间，在室内应用信号比较弱，可能无法达到时间的时时同步，由此CDMA子钟在这种情况下，得到了很大的应用，下图为CDMA子钟应用拓扑图：

CDMA子钟应用拓扑图

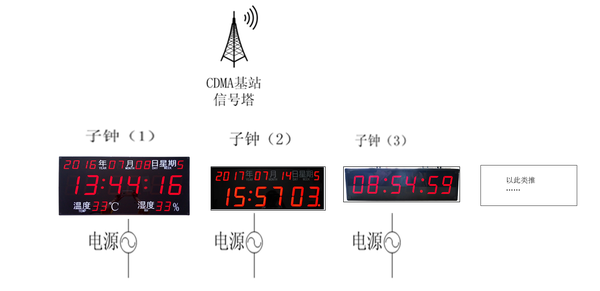

如上图所示，为CDMA子钟应用拓扑图，如图所示CDMA子钟接收CDMA基站时间（在有手机信号的地方，即可正常授时），每台设备独立供电，可单独运行，且可显示准确的时间。这种模式的子钟，目前在很多医院也得到了广泛的应用。

四、医院GPS校时系统的选择

1.母钟选择

作为总线控制中的GPS校时时钟，主要以我公司串口时间服务器为主，如SYN2302/2304/2306型等时间服务器作为GPS校时系统中的母钟。

在网络控制的医院GPS校时系统中，对于GPS校时设备的选择，主要以我公司生产的SYN2101/2102/2104/2131/2132/2134/2136/2151型等时间服务器设备作为医院GPS校时系统中的母钟。

同时，还有SYN4505/012等型标准同步时钟设备，可同时满足GPS校时系统中总线控制和网络控制的连接要求。

对于医院GPS校时系统中，母钟的选择可根据医院实际情况进行选择，选择方式需确定以下几点：

a、连接方式选择总线控制还是网络控制，针对性确定；

b、选择GPS校时设备的时间源，有北斗/GPS/NTP/CDMA等

c、GPS校时设备的输出接口，接口方式/接口数量等。如选择网络控制的GPS校时系统，可确定系统内有几路物理隔离的局域网，确定接口数量；

d、天线一般建议架设到楼顶，确定天线的长度；

e、其它功能要求。

2.子钟选择

对于医院GPS校时系统中，子钟的选择可根据医院实际情况进行选择，选择方式需确定以下几点：

a、连接方式选择总线控制还是网络控制，，或独立运行，针对性确定；

b、确定子钟的显示内容（年月日时分秒星期温湿度）；

c、确定子钟的大小（由数码管尺寸确定，常用子钟有固定规格大小）；

d、确定子钟的单双面（壁挂主要为单面，吊装可考虑双面）

e、其他功能要求。

五、医院GPS校时系统小结

医院GPS校时系统现在已经成为医院项目成建中必不可少的一项，主要为医院各部门提供统一的准确时间，给医院各个重要的地方提供时间信息，给手术室，护士站等提供显示准确的计时时钟，温度湿度标准时间等。

医院GPS校时系统，具体的应用大多需应用到具体的项目中，以上内容主要为医院GPS校时系统选择中的可参考方向，如有需求，可致电我公司业务人员。
