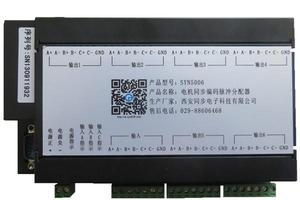

SYN5006-II型电机同步编码脉冲分配器(一分二)
编号 : SYN500620190602
规格 : 模块
材质 : 塑料
颜色 : 黑色
品牌 : 同步天下
型号 : SYN5006-II型
销量 : 245
价格面议 :
****
购买数量 :
 立即预定
产品保证
正品保证
超长质保
无忧售后
以旧换新
差分信号转单端信号说明

产品概述

SYN5006-II型电机同步编码脉冲分配器是西安同步电子科技有限公司精心设计、自行研发生产的一款编码信号脉冲信号转换设备,将编码脉冲信号进行同步转换分配,向用户提供2路可以远距离传输的脉冲信号,可应用于电机同步控制、印刷、印染等编码器信号分多路的场合。

关键词:编码器信号转换器,差分信号转单端信号,脉冲信号放大器

产品功能

1) 1路NPN或者HTL/TTL/422差分编码脉冲输入(如需NPN输入需与厂家提前说明);

2) 可定制输入电压幅度(比如5V TTL脉冲输入转24V或者其他电平转换等);

3) 2路HTL/TTL/422差分编码脉冲信号输出。

产品特点

a) 功耗小,可靠性高;脉冲分配器

b) 可长期连续稳定工作;

c) 具有抖动小、隔离度高。

典型应用

1) 电机同步控制;

2) 印刷、印染等编码器信号分多路的场合;

3) 增量式编码器分配或测量系统。

技术指标


输入信号

编码脉冲信号

路数

1

最大频率

差分最大2MHz,单端最大100KHz

电平

RS422/TTL/HTL(可选NPN)

物理接口

凤凰端子

输出信号

编码脉冲信号

路数

2

频率

与输入相同

电平

5V~30V(差分/单端输出)

电流

30mA

时延

<700ns

环境特性

工作温度

-20℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

5V-30v dc,功率小于5W

机箱尺寸

179 x 116 x   48 mm(长x宽x高)

安装尺寸

标准导轨安装175 x 50 mm(长x宽)

选件

根据客户要求定做类似产品


相关产品选型指南

型号

输入信号

输出信号

特色

其他

SYN5002型脉冲分配器

1PPS~1MPPS脉冲

14路脉冲

可靠性高

1U,19″(上机架)

AC220V,30W

SYN5004型频标分配器

1路10MHz

14路正弦

低相噪

1U,19″(上机架)

AC220V,30W

SYN5006型电机同步编码脉冲分配器

ABZ三相输入

4路ABZ三相输出,最多输出14路

可靠性高,配置灵活

179 x116x48 mm(长x宽x高)

DC5-30V

SYN5006-II型电机同步编码脉冲分配器(一分二)

ABZ三相输入

2路ABZ三相输出

可靠性高,配置灵活

179 x116x48 mm(长x宽x高)

DC5-30V

SYN5007A型差分转集电极模块

差分输入

集电极输出

性价比高

模块(125x70x30mm)

5V-30v dc

SYN5007B型集电极转差分模块

集电极输入

差分输出

可靠性高

模块(125x70x30mm)

5V-30v dc

SYN5008A型GPS有源分配器

1路GPS

8路GPS输出

抗干扰

1U,19″(上机架)

AC220V,30W

SYN5008B型GPS北斗双模有源分配器

1路GPS北斗

8路GPS北斗输出

抗干扰

1U,19″(上机架)

AC220V,30W

SYN5008C型GPS有源分配模块

1路GPS

2路GPS输出

抗干扰

模块(71x51x16.5mm)

DC5V

SYN5008E型GPS北斗双模有源分配模块

1路GPS北斗

2路GPS北斗输出

抗干扰

模块(71x51x16.5mm)

DC5V

选件

定做天线电缆(50米、80米、100米等),扩展输出路数,根据客户要求定做类似产品。定制宽温度范围的产品,根据客户要求定做类似产品,各产品特性具体参照相关宣传资料。


产品分类:频标脉冲分配器

差分信号转单端信号文件下载
SYN5006-II型电机同步编码脉冲分配器(一分二).pdf
164.04KB下载
