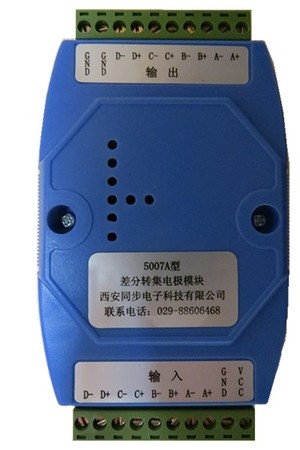

SYN5007A型差分转集电极模块
编号 : SYN5007A20190614
规格 : 模块
材质 : 塑料
颜色 : 蓝色
品牌 : 同步天下
型号 : SYN5007A型
销量 : 257
价格面议 :
****
购买数量 :
 立即预定
产品保证
正品保证
超长质保
无忧售后
以旧换新
差分转单端详解

产品概述

SYN5007A型差分转集电极模块是由西安同步电子科技有限公司精心设计、自行研发生产的一款信号转换设备,将伺服编码器光栅尺等A+,A-,B+.B-, C+,C-,D+.D-,转换成标准的PLC的A,B和C,D相高速计数信号。
