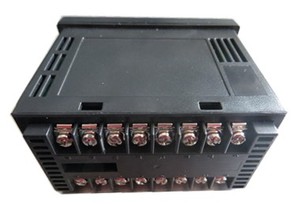

SYN591-A型计数器
编号 : SYN59120190813
规格 : 模块
材质 : 塑料
颜色 : 黑色
品牌 : 同步天下
型号 : SYN591-A型
销量 : 66
价格面议 :
****
购买数量 :
 立即预定
产品保证
正品保证
超长质保
无忧售后
以旧换新
脉冲计数器说明

产品概述

SYN591-A型计数器是由西安同步电子科技有限公司精心设计、自行研发生产的一款多功能,高可靠性,专用的数字式面板表,本产品采用标准安装尺寸,带推入自锁结构的面框,外形美观,安装方便。五按键操作,中央处理器CPU进行控制,可实现多种参数的设定,具有较强的灵活性和实用性。在工业等强干扰环境下稳定可靠运行,具有测量准确、速度快、读数方便,性能稳定、显示清晰,工艺精良等特点。广泛用于能源、机械化工、轻工,各种仪器仪表,控制设备等,是各类指针表更新换代的最佳产品。

关键词:脉冲计数器,累计计数器,累计计数器,数显计数器

产品功能脉冲计数器

1) 4种测量功能,支持各种脉冲测量应用;

2) 可配接无电压触点、光电开关、接近开关、旋转编码器等各种传感器;

3) 高精度测量范围宽达0.0001Hz~100kHz;

4) 计数值、最大值、最小值断电记忆功能,记忆/不记忆可设置;

5) 测量值显示更新周期可设置、显示器亮度可一键调整,方便观看;

6) 2 组报警输出,报警类型、声音报警、开动作回差、启延时、关闭延时可设置;

7) 可设置测量接口的输入范围或滤波系数,用于滤除不同信号的接口抖动;

8) 光电隔离模拟信号变送输出功能,电流输出(4-20mADC,0-20mADC,0-10mADC);

9) 光电隔离模拟信号变送输出功能,电压输出(0-10VDC,0-5VDC,1-5VDC);

累计计数器

10) 光电隔离通讯接口RS-485/RS-232C,波特率范围2400~38400bps,ModbusRTU通讯协议;

产品特点

a) 低成本模块化设计,方便仪器仪表嵌入安装 ;

b) 高度集成,精度高,稳定性好,性能可靠;

c) LED显示面板,简洁、直观;

d) 一键设置LED显示亮度,方便在任何环境下观看;

e) 蜂鸣器实时告知设备状态,方便用户使用。

典型应用

1) 仪器仪表、医疗设施、工控设备产品开发,石油、化工、环保、采矿系统控制点监测;

2) 工业设备运行测量、监视和远程控制,PLC、DCS系统运行数据的获取与显示。

技术指标

基本功能

功能

序号

说明

高速增减计数器

F01

独立输入加减计数器

F02

指令输入加减计数器

F03

相位差输入加减计数器

F04

双输入单向计数器

输入信号

路数

IN-1, IN-2, RST,   HOLD

输入类型

无电压触点, 电压脉冲, 集电极开路

输入电压

高电平,4~30VDC低电平0~1VDC

外部复位信号宽度

≤20ms

测量范围或
信号输入范围

F01/F02/F04

0~30Hz,   0~3kHz, 0~100kHz

F03

0~30Hz,   0~3kHz, 0~50kHz

传感器供电

5VDC±5%,130mA;   12VDC±5%,60mA; 24VDC±5%,30mA

报警输出

继电器输出

3A 250VAC/30VDC (阻性负载)

晶体管输出

100mA/35VDC

变送输出

电流变送输出

4-20mADC(0-20mADC, 0-10mADC)   最大负载电阻600Ω

电压变送输出

0-10VDC(0-5VDC, 1-5VDC)   最小负载电阻2kΩ

变送输出精度

±0.3%FS(4-20mADC,   0-10VDC)

通讯规格

通讯接口

RS-485 (2线)最大通讯距离500m,每个主机最多直接连接63台仪表RS-232C (3线),   最大通讯距离15m

波特率

2400bps, 4800bps,   9600bps, 19200bps, 38400bps

环境特性

工作温度

-20℃~+70℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

0:高电压版本     允许范围 AC:85V-264V 50/60Hz

DC:120v~365V

1:低电压版本    允许范围 AC:12~28V    50/60Hz

DC:15-38V

外观尺寸

标准尺寸96mm(宽)x48mm(高)x82mm(深)

开孔尺寸92mm(宽)x45mm(高)

显示器

6位LED,红色,字高14.2mm

显示范围: -199999 ~ 999999,小数点位置任意设置

选件

根据客户要求定做类似产品。

型号说明

SYN591-   A-

【 】-

【 】-

【 】-

【 】-

【 】


电源

传感器供电

报警输出1

报警输出2

通讯/变送输出


0:高电压版本   85~264VAC

120~365VDC

05:5V

12:12V

24:24V

0:无

1:蜂鸣器

0:无

1:蜂鸣器

0:无

1:RS-485

2:RS-232C


1:低电压版本

12~28VAC

15~38VDC

X:定制电压

2:继电器

3:晶体管

2:继电器

3:晶体管

3:4-20mADC

4:0-10VDC

相关产品选型指南

型号

输入信号

输出信号

特色

其他

SYN107

GPS

1575MHz±5 MHz

可靠性高,蘑菇头天线

126mm

3V/5V DC

SYN107A

GPS

1575MHz±5 MHz

吸盘式天线

Φ100mm

3V/5V DC

SYN108

GPS北斗

1575MHz±5 MHz

1561MHz±4 MHz

可靠性高,蘑菇头天线

126mm

3V/5V DC

SYN108A

GPS北斗

1575MHz±5 MHz

1561MHz±4 MHz

吸盘式天线

Φ100mm

3V/5V DC

SYN109


天线蘑菇头支架

性价比高

尺寸(180x50x20mm)

SYN5007B

集电极输入

差分输出

可靠性高

模块(125x70x30mm)

5V-30v dc

SYN5008A

1路GPS

8路GPS输出

抗干扰,一分八分配器

1U,19″(上机架)

AC220V,30W

SYN5008B

1路GPS北斗

8路GPS北斗输出

抗干扰,一分八分配器

1U,19″(上机架)

AC220V,30W

SYN5008C

1路GPS

2路GPS输出

抗干扰,一分二分配器

模块(71x51x16.5mm)

DC5V

SYN5008E

1路GPS北斗

2路GPS北斗输出

抗干扰,一分二分配器

模块(71x51x16.5mm)

DC5V

选件

定做天线电缆(50米、80米、100米等),扩展输出路数,根据客户要求定做类似产品。定制宽温度范围的产品,根据客户要求定做类似产品,各产品特性具体参照相关宣传资料。


产品分类:频率计数器

脉冲计数器文件下载
SYN591-A型计数器.pdf
359.55KB下载
SYN591型 多功能数字面板表说明书v2.0.pdf
986.29KB下载
