SYN5605A型数字式时间间隔测量仪(时间间隔计数器)
编号 : SYN5605A20190317
规格 : 19英寸3U机箱
材质 : 金属
颜色 : 白色
品牌 : 同步科技
型号 : SYN5605A
销量 : 323
价格面议 :
****
购买数量 :
 立即预定
产品保证
正品保证
超长质保
无忧售后
以旧换新
时间间隔测量仪(时间间隔计数器)

产品概述

SYN5605A型数字式时间间隔测量仪是由西安同步电子科技有限公司精心设计、自行研发生产的一款高精度时间间隔测量仪,本产品是根据《时间间隔测量仪》检定规程的要求制作的一款多功能,高可靠性,专用的精密时差测量仪器。采用高稳定度恒温晶振作为时间基准,使用7寸大液晶触摸屏,采用大规模集成电路FPGA技术,全数字控制,实现高精度时间间隔测试,整机具有高稳定度、高准确度的优点,功能完善,操作方便,抗干扰能力强。

   关键词:时间间隔测量仪,数字式时间间隔测量仪,时间测量仪器

产品功能

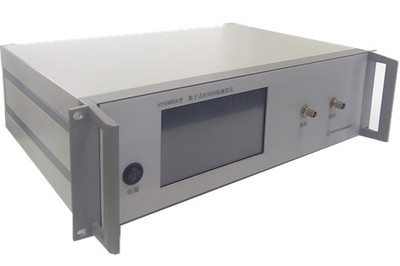

1) 内外频标相互切换;SYN5605A型数字式时间间隔测量仪.jpg

2) 2通道同时测试;

3) 大触摸屏进行实时显示;

4) 单通道和双通道同时测量功能;

5) 通过串口直接输出比对结果给计算机。

产品特点

a) 高度集成,精度高;

b) 稳定性好,性能可靠;

c) 液晶显示面板,简洁、直观。

典型应用

1) 各计量校准部门及科研院所等;

2) 本仪器可广泛地应用于各种科学试验中,其中包括爆轰与粒子判别等科学试验中爆速、弹速、冲击波速度、自由面速度、飞片速度等爆轰参数测量,是爆轰物理、冲击波物理、常规武器研究、天文实验、激光测距、定位定时、航天遥测遥控等很多领域不可缺少的仪器。

技术指标


输入信号

外参考

路数

1路

频率

10MHz

波形

正弦

电平

5dBm~13dBm

物理接口

BNC

被测信号

路数

2

电平

TTL

起始信号

上升沿或者下降沿

停止信号

下降沿或者上升沿

测量范围

单通道:20ns ~ 99999.999 999 999s

双通道: 1ns ~ 99999.999 999 999s

分辨率

0.1ns

准确度(f为晶振准确度)

双通道正脉宽:±(f×T0+1ns)

双通道负脉宽:±(f×T0+5ns)

单通道正负脉宽:±(f×T0+5ns)

物理接口

BNC

计数功能

路数

2

电平

TTL

计数范围

0 ~ 1E+15

频率限制范围

0 ~ 50MHz

溢出功能(选件)

通道1每1000个触发脉冲可产生一个溢出脉冲

输出信号

恒温晶振

路数

1路

频率

10MHz

波形

正弦

电平

≥7dBm

日老化率

≤5×10-10/日

秒稳定度

≤5×10-11/s

准确度

≤1×10-7

预热时间

大于12小时

物理接口

BNC

RS232C串口

路数

1路

电平

RS232C

串口格式

测量结果及设置状态

物理接口

DB9

环境特性

工作温度

0℃~+50

相对湿度

≤90%(40℃)

存储温度

-30℃~+70

供电电源

交流 220V±10% 50Hz±5%,功率小于75W

机箱尺寸

3U,19″标准机箱(上机架)482mm(宽)x300(深)x150mm(高)

选件

铷原子振荡器,串口输出TTL,RS422/485等,扩展测量路数,定制宽温度范围的产品,根据客户要求定做类似产品。



相关产品选型指南

型号

输入信号

测试功能

特色

其他

SYN5104型时间综合参数测试仪

GPS北斗

时间标准源、时差测量,时间准确度、频率准确度、报文准确度,周波测量,温湿度测量,时间记录

可测试绝大多数时间频率信号

4U,19″(上机架)

AC220V,30W

SYN5106型高精度时钟测试仪

GPS北斗

时间标准源、时差测量,时间准确度、频率准确度、计时误差测量

电能表时钟测试

4U,19″(上机架)

AC220V,30W

SYN5301型毫秒表时间检定仪

10MHz参考

检定机械秒表,电子秒表,指针式电秒表,毫秒表,数字式电秒表等等,结合了秒表检定仪、日差测量仪/校表仪、指针式电秒表检定仪、标准时间间隔发生器等4种功能

精度高,功能强大

3U,19″(上机架)

AC220V,30W

SYN5301A型秒表检定夹具

控制电信号

检定机械秒表、电子秒表,以及各种计时器等夹具

灵活方便,自动化高

模块(360x110x140mm)

SYN5301C型精密光电转换器


精密激光源一只,高精度光电探测器一只,支架两套

精度高

AC220V电源适配器

SYN5602型电子停车计时收费装置检定仪

GPS北斗

可同时对1~18台电子停车计时收费表(咪表)或停车场电子计时收费装置进行检定

指标均优于JJG1010-2013《电子停车计时收费表》国家计量检定规程的各项要求

便携式手提箱

交流 220V±10%

SYN5603型GPS时间(事件)记录仪

GPS

3路脉冲信号时间记录

准确度高

1U,19″(上机架)交流 220V±10%

SYN5605型多通道时间间隔测量仪

参考10mhz

同时测量36路脉冲信号

精度高,多路同时测量

3U,19″(上机架)交流 220V±10%

SYN5605A型数字式时间间隔测量仪

参考10mhz

测量1路或者2路脉冲信号时差

高精度时间间隔测量

3U,19″(上机架)交流 220V±10%

SYN5605C型 时间相关单光子计数系统

参考10mhz

同时测量多路脉冲

ps量级精度

3U,19″(上机架)交流 220V±10%

SYN5607型相位计


相位差测量0° to 360° or ±180°

精度0.1°

3U,19″(上机架)交流 220V±10%

SYN5608型数字相位标准器


输出两路可调的高精度相位、超宽电压幅度、超低失真度的正弦波

精度0.1°

3U,19″(上机架)交流 220V±10%

SYN5610型脉冲信号发生器

参考10mhz

单通道,双通道输出

精度高

4U,19″标准机箱

SYN5619型相位噪声分析仪


对500kHz-30MHz频率同时进行相噪和稳定度测试

≤1E-13/1S   (5E-14/1s(典型值))

1Hz@5MHz<-140dBc             (<-145dBc(典型值))

4U,19″标准机箱

选件

GPS北斗双模接收机,恒温晶振OCXO,銣钟,避雷器,定做天线电缆(50米、80米、100米等),扩展输出路数,PTP测量,NTP测量,4u标准机箱,网络光电转换套件,根据客户要求定做类似产品。定制宽温度范围的产品,根据客户要求定做类似产品,各产品特性具体参照相关宣传资料。
