NTP时钟模块详解

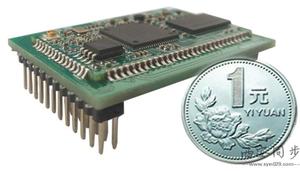

SYN2936型NTP时钟模块

产品概述

SYN2936型NTP时钟模块是一款特小型插针式NTP服务器模块,使用嵌入式Linux系统,只需要接收串口RMC语句和1PPS信号就可以输出标准的NTP/SNTP协议,用户不需要了解复杂的NTP协议就可以实现NTP服务器的集成与开发。

该NTP模块具有密码验证,防火墙保护,加密通信,远程维护和实时监控等功能,更是在有线管理的基础上集成了wifi无线管理功能,方便用户用手机直接管理NTP模块。

SYN2936型NTP时钟模块是完全实现NTP/SNTP协议,并使用最新的NTP协议规范。SNTP是NTP的一个子集,是不能够实现NTP所有功能的,使用SNTP是无法给某些高级server服务器授时的,因为这些服务器的安全性要求更高,必须完全符合NTP协议才可以授时。

常用的区别NTP/SNTP协议的方法有两种,一种是看NTP模块开发的操作系统,如果没有操作系统就不是真正的NTP,因为NTP协议相对复杂,普通单个MCU无法完全实现;第二种就是专门使用国外相关NTP管理软件就可以验证所支持的是NTP还是SNTP协议。

关键词:ntp模块,ntp授时,ntp对时

产品功能

1)支持NTP v1.v2.v3&v4(RFC1119&1305),SNTP(RFC2030)等协议

2)支持DHCP功能,所有接入LAN口的网络设备,可以自动获取到IP地址;

3)安全性能出色,提供防火墙保护,启用SYN-flood防御,极大地提高内部网络的安全性,降低风险;

4)支持WEB、SSH加密通信、设置软件多种参数管理方式;

5)支持WEB方式的固件升级,提供参数备份及导入,系统本地日志和远程日志发送等功能;

6)提供软硬件看门狗设计,QoS功能(流量监控)等;

7)参数设置文件可以导出与导入;NTP时钟模块

8)可以进行语言选择,设置用户名密码、主机名和时区;

9)可以查看NTP模块运行状态,进行NTP模块基本功能设置。

产品特点

a)性能可靠,体积小巧,性价比极高;

b)采用最新NTP/SNTP协议,对时精确可靠;

c)WEB页面人性化设计,大方简单,有线和无线wifi同时登陆。

典型应用

科研院所、自动化公司、系统集成商以及时钟厂家等。

技术指标

网络指标

路数

1路10M/100M自适应

操作系统

Linux

等级

一级NTP服务器

授时精度

0.5-10ms(典型值1ms)

NTP请求量

>4000次/秒

用户容量

支持数万台客户端

网络协议

NTP v1.v2.v3&v4(RFC1119&1305),SNTP(RFC2030),SNMP,IPV4、IPV6、IPv4/IPv6  Hybrid,SSH/SCP,MD5(RFC1321),Telnet(RFC854),NTP  Unicast,Broadcast,Multicast,DHCP (RFC2131),HTTP/SSL/HTTPS(RFC2616),802.11b/g/n,Telnet,UDP,TCP,FTP,NFS,PPTP/VPN等

管理功能

Web管理,设置软件管理,wifi无线登录

记录功能

支持最新20000条以上NTP日志记录功能

其它功能

防火墙保护,SYN-flood防御,软硬件看门狗设计,QoS功能(流量监控),多种语言选择功能,时区设置功能,实时查看NTP运行状态,网络诊断

物理接口

双排插针

串口

电平

3.3V TTL

波特率

9600

串口内容

NMEA0183格式RMC语句(年月日时分秒)

1PPS

电平

3.3V TTL

精度

≤10us

有效沿

上升沿

环境特性

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-40℃~+80℃

尺寸

45x33x10mm

电源

供电+5v,±5%  功耗2w

选件

根据客户要求定做类似产品,包括产品尺寸,温度范围,软件通信协议等。


SYN2936型NTP时钟模块资料下载
SYN2936型NTP时钟模块.pdf
168.01KB下载
