SYN5004C型低相噪频标分配器

SYN5004C型低相噪频标分配器

产品概述

SYN5004C型低相噪频标分配器是一款具有多路频标分配功能、GPS北斗定位授时功能和低相噪恒温晶振标准源功能的多功能仪器。该分配器前面板具有状态指示功能,包括电源指示,卫星状态指示,内外频标状态指示,内外频标切换指示;还具有内外频标切换功能,手动通过按键进行内外频标的切换。当外部具有比内置恒温晶振更好的技术指标时可以选用外部参考,比如外部具有铷钟、铯钟、氢钟等一级时钟源时,可以选择外部频标使用。特别适合各种计量院、科研院所或者需要多路时钟信号的大型科研项目中。

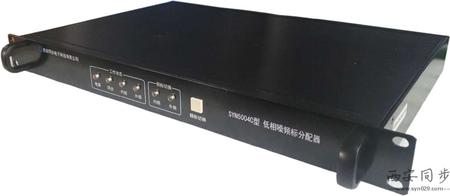

该分配器还配有远程控制软件,通过电脑就可以接收卫星时间信息、定位信息、以及通过电脑选择内外频标的切换。低相噪频标分配器立体图

产品功能

1)1路外频标输入;

2)内置低相噪高精度恒温晶振和gps北斗双模授时定位接收机;

低相噪频标分配器后面板图

3)手动切换内外频标;

4)20路频标输出。

低相噪频标分配器前面板图

产品特点

a)集频标分配、授时定位和恒温晶振为一体;

b)功耗小,可靠性高,可长期连续稳定工作;

c)具有抖动小、隔离度高。

典型应用

1)计量、时统、广电、通信等时间频率测试系统。

技术指标

输入信号

频标信号

路数

1路

波形

正弦

频率

10MHz

电平

≥5dBm,≤14dBm

物理接口

SMA

输出信号

频标信号

路数

20路

波形

正弦

频率

与输入相同

电平

≥5dBm,≤14dBm

相噪

10Hz≤-120dBc/Hz

100Hz≤-140dBc/Hz

1kHz≤-150dBc/Hz

10kHz以后≤-160dBc/Hz

隔离度

80dB

杂散电平

≤-70dBc

谐波

≤-30dBc

功率稳定度

1dB/24h

物理接口

SMA

内置恒温晶振

相噪

10Hz≤-120dBc/Hz

100Hz≤-140dBc/Hz

1kHz≤-150dBc/Hz

10kHz以后≤-160dBc/Hz

频率稳定度

长稳优于5E-8/年;短稳优于5E-10/日,5E-12/S

频率准确度

≤1×10-7

GPS北斗接收机

工作频率

BD2 - B1频点,GPS - L1频点;

授时精度

≤30ns(rms)

定位精度

2.0m(CEP)

上位机软件

接收时间信息和定位信息,控制内外频标切换

环境特性

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-20℃~+70℃

供电电源

交流 220V±10%, 50Hz±5%,功率小于15W

机箱尺寸

1U,19″标准机箱(上机架)482mm(宽)x300(深)x44mm(高)

重量

3.5Kg(不含天线)

选件

根据客户要求定做类似产品,可定制相噪指标-163dBc/Hz,隔离度可选100dBc,放大倍数0-12dBc

分配器下载资料
SYN5004C型低相噪频标分配器.pdf
236.7KB下载
