SYN2307型GNSS授时模块
编号 : SYN230720190205
规格 : 模块
材质 : FR-4
颜色 : 银色
品牌 : 同步天下
型号 : SYN2307
销量 : 66
价格面议 :
****
产品保证
厂家直销
正品保证
超长质保
无忧售后
以旧换新
高性价比

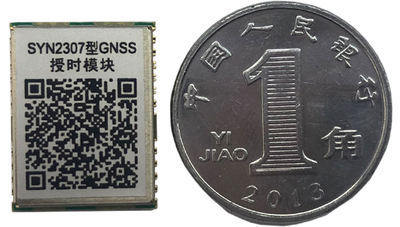

​SYN2307型GNSS授时模块

产品概述

SYN2307型GNSS授时模块是由西安同步电子科技有限公司研发生产的一款超低功耗超高灵敏度超小外型的接收模组,可支持GPS,GLONASS,BeiDou, Galileo全球4大导航系统,也支持SBAS,QZSS等辅助DGPS卫星。该产品内置LNA+SAW+FLASH,兼容主流授时定位模块,采用先进的多路径抑制技术,支持单北斗、单GPS、GPS+北斗或者GPS+GLONASS混合授时等多种工作模式。

该授时模块具有授时精度高,体积小巧,稳定可靠,易于集成等特点,并使用SMD表贴封装,便于卫星授时设备的大规模批量生产,特别适用于电力,电信,金融,广电等精密授时领域。

关键词:授时模块,北斗授时模块,双模授时

产品功能

1) 单芯片支持GNSS四系统;

2) 支持单北斗、单GPS、GPS+北斗或者GPS+GLONASS联合授时模式;

产品特点

a) 业界**的捕获和跟踪灵敏度;

b) 精密授时精度优于30ns;

c) 优异的弱信号授时性能;

d) 内置0.5PPM高精度TCXO;

e) 独有的授时数据协议;

f) 设计紧凑,SMD表贴封装,体积小巧;

g) 兼容主流授时模块,易于集成,便于批量生产;

h) 具有出色的导航、定位、授时功能。

典型应用

1) 电力、通信、广播电视、宽域或局域网络等的时间同步应用场合。

技术指标

主要指标

通道数

72通道

工作频率

GPS/L1, 1575.42±2MHz;

BeiDou/B1: 1561.098±2.046MHz,

Glonass/L1=1602+0.5625MHZ

Galileo/G1=1561.098±2.046MHz

定时精度

30nsRMS)(Clear sky

60ns99%

冷启动平均时间

26s

热启动平均时间

1s

重捕获平均时间

1s

灵敏度

跟踪:-167dBm捕捉:-160dBm冷启动:-148dBm

水平误差(静态)

<2.5m CEP(双系统)

<2.0m CEP (SBAS)

速度误差

0.1m/s

波特率

1200-115200,默认为9600

数据更新率

1Hz-10Hz(默认1Hz)

数据格式

NEMA0183标准语句(兼容北斗)

Internal ROM

3Mbit of ROM and 2Mbit of RAM,8M SPI Flash

**高度

50000米

**速度

515m/s

**加速度

4g

1PPS脉冲信号

1路TTL

UART串口

1路TTL

工作方式

GPS单独定位及授时

BD单独定位及授时

GPS+BD或者GPS+GLONASS组合定位及授时

环境特性

工作温度

-40℃~+80℃

相对湿度

≤95%(40℃)

存储温度

-40℃~+80

供电电源

供电3.0v~3.6v捕获电流34mA,追踪电流:28mA

封装及尺寸

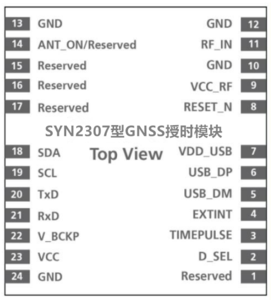

24 PIN表贴邮票封装,16mm*12.2mm*2.4mm

选件

可选该模块开发板,不同长度卫星天线,天线支架等;

根据客户要求定做类似产品。


产品分类:GPS时钟系统

SYN2307型GNSS授时模块资料下载
SYN2307型GNSS授时模块.pdf
224.07KB下载
