产品概述

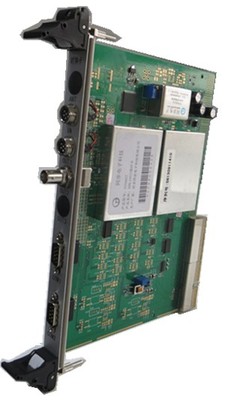

SYN4639型CPCI总线授时卡是西安同步电子科技有限公司研发生产的一款通过CPCI总线为工控机提供高精度硬件时钟的同步卡。该时钟同步卡采用流水线自动化贴片生产，使用FPGA+ARM框架设计，接收GPS/北斗/PTP/交直流IRIG-B码/CDMA/1PPS/10MHz等外部参考信号，输出各种时间频率信号，提高系统的时间精度和准确度，满足不同用户需求。

该时钟同步卡内置高精度守时时钟源，当外部参考无效时仍然可以提供高精度授时服务。并配套提供Windows校时管理软件和各种操作系统的API驱动，完全实现高精度应用程序授时，具有兼容性强，接口丰富、精度高、稳定性好、功能强、无积累误差、不受地域气候等环境条件限制、性价比高、操作简单、免维护等特点。

产品功能

a) 支持CPCI总线授时，时间精度优于10us；

b) 内置高精度授时型GPS/BD双模接收机；

c) 外参考失锁后依靠内置高精度时钟守时；

d) 支持即插即用（Plug and Play）；

e) 输出秒脉冲(PPS)时标同步脉冲信号；

f) Windows/Linux 32位/64位驱动，提供API函数接口；

g) 提供windows上位机校时软件，对计算机进行自动校时；

h) 可在CPCI总线上提供多种中断信号；

i) CPCI总线提供时间信息，GPS、BD卫星颗数，板卡同步状态等信息；

j) 输出1PPS和串口TOD（NEMA0183中GPRMC语句，带经纬度定位信息）；

产品特点

a) 高精密，全自动，无人值守，免维护；

b) 对主要电路部分采用金属外壳屏蔽，抗干扰能力强；

c) 功耗小，可靠性高,可长期连续稳定工作；

d) 安装简便：该产品可直接插入计算机（或工控机）的PCIe扩展槽。

典型应用

1) 计算机网络、计算机应用系统、流程控制管理系统；

2) 广泛应用于电力、交通、通讯、网络同步、数据同步等需要对时、计时和守时的领域；

3) 计算机时间同步，数据同步采集，天文测量和大地测量等需对时领域；

4) 广泛应用于电力、金融、通信、交通、广电、安防、石化、冶金、水利、国防、医疗、教育、政府机关、IT等领域；

5) 可广泛应用于各种仪器仪表、DVB、DAB、CMMB、Wimax、CDMA等系统对时间频率要求苛刻的领域；

6) 可方便应用于具有高精度时间同步需求的工业控制、交通电力、遥测遥控等领域中的计算机应用系统。

技术指标
