SYN5612型时间间隔发生器介绍

产品概述

SYN5612型时间间隔发生器是一款完全按照《JJG 723-2008时间间隔发生器检定规程》研发生产的高精度时间合成器,时间分辨率高达100ps,延迟时间从0到100000s。该时间间隔发生器以高精度恒温晶振OCXO的震荡周期为标准,利用数字合成技术,采用LCD大触摸屏设计,有逻辑正向脉冲和反向脉冲,自动切换内外频标,产生可设置的连续脉冲周期、连续脉冲宽度、单脉冲宽度、延迟时间、单通道双脉冲时间间隔、双通道单脉冲时间间隔等多种时间间隔信号。该仪器广泛应用于导航、通讯等各种时间控制系统,在检定时间测量仪器时可作为标准源。

产品功能

1) 输出正负脉冲,连续脉冲,单次脉冲;

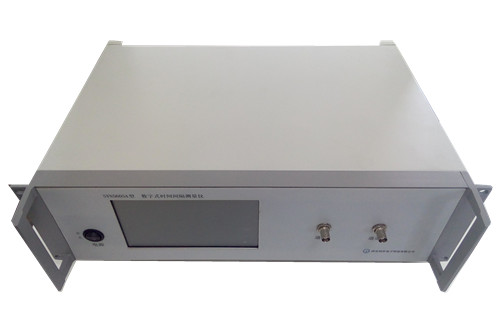

2) 输出单通道,双通道,单脉冲,双脉冲;SYN5612型时间间隔发生器.jpg

3) 内外频标相互切换;

4) 大触摸屏进行实时显示;

5) 通过串口可以进行直接设置。

产品特点

a) 延迟时间超宽,从0~100000s;

b) 时间分辨率高达100ps;

c) 稳定性好,性能可靠。

典型应用

1) 各计量校准部门及科研院所等;

2) 纳米技术研究人员、研究和教育机构、半导体与射频器件设计与开发部门;

3) 用于材料和器件的特性分析。

技术指标

输出信号

通道数

2路,BNC接口

阻抗

50Ω

脉冲极性

正脉冲/负脉冲

时间最小分辨率

100ps

连续脉冲周期

范围T0:10ns99 999.999 999 990s (5ns步进)

准确度:优于±(内外频标准确度×T0+500ps)

连续脉冲宽度

范围T0:5ns99 999.999 999 995s (5ns步进)

准确度:优于±(内外频标准确度×T0+2ns)

单脉冲宽度

延迟时间

范围T0:099 999.999 999 999 9s (100ps步进)

准确度:优于±(内外频标准确度×T0+500ps)

单通道双脉冲

范围T0:10ns99 999.999 999 999 9s (100ps步进)

准确度:优于±(内外频标准确度×T0+500ps)

双通道单脉冲

范围T0:099 999.999 999 999 9s (100ps步进)

准确度:优于±(内外频标准确度×T0+500ps)

边沿

上升沿≤5ns,下降沿≤5ns(50Ω负载典型值2ns)

脉冲幅度

5VTTL电平,低电平≤0.5V,高电平≥4.5V(高阻抗)

RS232C串口

1路RS232C物理接DB9

内置晶振指标

输出频率

10MHz

开机特性

≤1E-8

日频率波动

≤1E-8

日老化率

≤5E-9

频率稳定度

≤5E-11/S

频率重现性

≤1E-8

频率准确度

≤1E-7

输入信号

外参考

1路10MHz正弦 电平5dBm~13dBm

环境特性

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

交流 220V±10%, 50Hz±5%,功率小于10W

重量

约5Kg

机箱尺寸

3U,19″标准机箱(上机架)482mm(宽)x300(深)x150mm(高)

选件

扩展输出路数,定制宽温度范围的产品,根据客户要求定做类似产品。

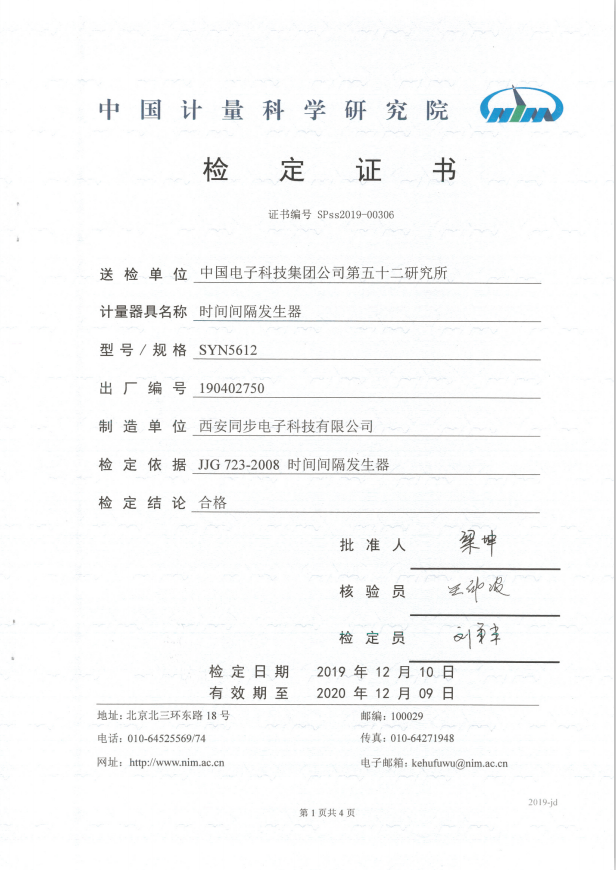

部分计量院证书
