产品概述

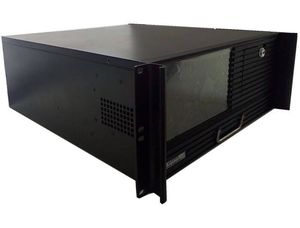

SYN2153型时间同步服务器是由西安同步电子科技有限公司精心设计、自行研发生产的一款基于多种外部参考的的一级网络时间服务器，内置的恒温晶振/铷原子钟/驯服模块等，从GPS/北斗/NTP/PTP/CDMA/IRIG-B（DC/AC）码/10MHz/1PPS/E1等系统上获取标准时间频率信号，通过前面板触摸液晶屏和键盘进行各种配置，也可通过WEB实现全部状态查看和设置。
该时间同步服务器默认为一级NTP网络时间服务器，同时支持配置为任意级别时间服务器，拥有多个千兆万兆网络接口，具备每秒钟处理35万次的NTP请求量，可服务千万台客户端，同时支持IEEE1588 v2协议，多项指标已经大幅度**于国际同行。
产品功能
1) 以GPS北斗及其它定时信号建立时间参考；
2) 提供多达20路NTP网络授时接口，可设置任意时区；
3) 支持windows、LINUX、UNIX、SUN SOLARIS、IBM AIX等操作系统时间同步；
4) 支持NTP v1.v2.v3&v4(RFC1119&1305),SNTP(RFC2030)等协议；
5) 支持DHCP功能，所有接入LAN口的网络设备，可以自动获取到IP地址；
6) 网络配置页面支持国际化（多语言），可设置用户名密码和主机名；
7) UDP输出服务器时间，状态信息，IP地址等；
8) 内置时钟源可选恒温晶振、铷原子钟和驯服模块等；
9) 默认为一级网络时间服务器，同时支持配置为任意级别；
10) 支持多网口负载均衡及冗余；
11) 支持心跳检测，双机热备；
12) WEB，SSH，TELNET远程管理远程登录、管理、配置和维护；
13) 支持WEB管理界面的系统日志查看，备份；
14) WEB管理界面显示卫星颗数和NTP工作状态；
15) WEB管理含command shell（命令操作界面）方便远程任意电脑登录、管理、配置和维护；
16) 软件版本监控，WEB一键更新版本，长期运行避免系统漏洞；
17) 系统状态，温度状态，网络负载，内存状态实时监控；
18) 安全性能出色，提供防护墙保护，提高内部网络的安全性，降低风险；
19) 搭配时间统一监控软件，可远程监控本机状态和客户端状态；
20) SNMP服务接口，支持接入网管系统；
21) 可选配置支持国产铷原子频率标准，国产授时核心部件；
22) 可选配支持国产CPU和国产麒麟操作系统；
23) 支持万兆光口或者万兆电口；
24) 内置触摸液晶和键盘设计，提高现场安装维护效率；
25) 双电源冗余配置，支持热插拔；
26) 静音设计，整机NTP网口满速运行噪声小于常规交换机设备。
产品特点
a) NTP请求量≥35万次/秒；
b) 客户端数量≥1000万；
c) 0.03ms~1ms授时精度（典型值）；
d) 支持IEEE 1588V2(PTP)协议。
典型应用
1) 计算机网络、计算机应用系统、流程控制管理系统；
2) 电力厂（站）和电网中心调度的时间统一系统及各种时间显示屏；
3) 电子商务系统、B2B网上系统以及数据库的保存及维护等系统；
4) 广电、金融、移动通信、石油、电力、交通、工业以及国防等领域。
技术指标
输入信号 | GPS北斗信号 | 频点L1，B1，定时精度≤15ns，可选定时精度≤5ns（RMS） |
1套30米GPS北斗双模蘑菇头天线，含安装支架 |
输入选件 | IRIG-B（DC/AC）码，NTP，PTP，CDMA，10MHz，1PPS，E1等 |
输出信号 | 网络输出 | 路数 | 1路千兆电口（可扩展到20路） 1路万兆光口（可扩展到4路） 多路万兆电口（选件） |
物理接口 | RJ45，10M/100M/1000M自适应（可选万兆） SFP+接口,10G光口 |
NTP请求量 | ≥35万次/秒 |
用户容量 | ≥1000万台 |
等级 | 默认一级NTP服务器（可配置任意级） |
授时精度 | 0.03ms-1ms（局域网典型值） |
支持协议 | NTP v1.v2.v3&v4(RFC1119&1305)，SNTP(RFC2030)，IEEE1588 v2(PTP)，SNMP，IPV4、IPV6、IPv4/IPv6 Hybrid，SSH/SCP,MD5（RFC1321）,Telnet（RFC854），NTP Unicast，Broadcast，Multicast，DHCP (RFC2131)，HTTP/SSL/HTTPS（RFC2616)，Telnet，UDP，TCP，FTP，NFS，PPTP/VPN等 |
管理功能 | Web管理，软件监控管理 |
记录功能 | 系统日志查看和备份 |
其它功能 | 防火墙保护，软硬件看门狗设计，多语言选择，实时查看外部时间源状态，NTP工作状态，command shell（命令操作界面），SSH,telnet远程登录配置 |
1PPS脉冲信号 | 1路TTL，同步误差≤15ns（可选≤5ns） |
串口TOD | 1路DB9，RS232C，年月日时分秒地理位置信息 |
Console | 1路DB9，RS232C，控制调试接口 |
环境特性 | 工作温度 | 0℃～＋50℃ |
相对湿度 | ≤90%（40℃） |
存储温度 | -30℃～＋70℃ |
前面板 | 2u机箱：液晶显示+指示灯 4u机箱：9寸触摸屏+标准键盘+指示灯（选件） |
时钟源 | 标配：内置高精度恒温晶振 选件：铷原子钟、驯服恒温晶振模块、驯服铷钟模块等 恒温晶振指标：准确度（出厂设置）≤1E-8,日老化率≤5E-10，年老化率≤5E-8，秒稳≤1E-11 驯服晶振指标：准确度（24小时平均）≤1E-12，1天守时精度≤10us 铷原子钟指标：准确度（出厂设置）≤5E-11,日漂移率≤5E-12，月漂移率≤5E-11，秒稳≤5E-11 驯服铷钟指标：准确度（24小时平均）≤1E-12，1天守时精度≤1us |
干接点告警 | 卫星告警，同步告警，电源告警（选件） |
授时软件 | 提供Windows系统SNTP授时软件，支持开机自启动和托盘运行，支持校时时间间隔设置，误差最大设置，支持添加多个NTP时间服务器IP地址。 |
批处理软件 | 可以对批量客户端指向时间服务器IP、对时间隔等进行设置 |
管理软件 | 对时间服务器工作状态及工作参数进行配置及监控 |
MTBF | ≥10万小时 |
供电电源 | 双电源交流 220V±10%，无缝切换，支持热插拔
|
机箱尺寸 | 2u，19″标准机箱（上机架）430mm（宽）x650（深）x88mm（高） 4U，19″标准机箱（上机架）482mm（宽）x480（深）x176mm（高）（选配） |
配件 | 主机1台，30米电缆授时天线一套，天线安装支架一副，电源线1根（双电源2根），网线1根，说明书1本，合格证一张，光盘一张（含说明书，校时软件，批处理软件，配置清单，配置资料等等）。 |
其他选件 | 授时天线电缆（50米、80米、100米等），天线放大器，天馈线避雷器，高精度授时接收机。 |
选件说明
选件号 | 项目 | 内容 |
选件001 | 多模GNSS | 支持北斗(含北斗三号)/GPS/GLONASS/Galileo/QZSS/SBAS 定时精度：≤20ns RMS；定位精度：≤1m CEP |
选件002 | 多模GNSS | 支持北斗(含北斗三号)/GPS/GLONASS/Galileo 定时精度：≤5ns RMS；定位精度：≤1.5m CEP |
选件003 | 多模GNSS | 支持北斗(含北斗三号B3频点)/GPS/GLONASS/Galileo 定时精度：≤20ns RMS；定位精度：≤1.5m CEP |
选件004 | 避雷器 | 天馈线避雷器 |
选件005 | 天线线缆 | 50米 |
选件006 | 天线线缆 | 80米 |
选件007 | 天线线缆 | 100米 |
选件008 | 天线线缆 | 150米 |
选件009 | PTP输入 | 外参考IEEE1588外参考输入 |
选件010 | NTP输入 | 外参考NTP外参考输入 |
选件011 | IRIG-B(DC)输入 | 外参考RS485/422输入 |
选件012 | IRIG-B(AC)输入 | 外参考IRIG-B(AC)输入 |
选件013 | IRIG-B码标准 | 国军标2991A-2008或者IEEE1344 |
选件014 | 1PPS输入 | 1PPS外参考输入 |
选件015 | TOD输入 | 串口时间信息TOD结合1PPS外参考输入使用 |
选件016 | 10MHz输入 | 外参考10MHz输入 |
选件017 | E1输入 | 外参考E1输入 |
选件018 | CDMA输入 | 外参考CDMA电信信号输入 |
选件019 | 内部时基 | 高精度恒温晶振，准确度≤5E-8；守时≤5ms/天 |
选件020 | 内部时基 | 带驯服高精度恒温晶振，准确度≤1E-12/天；守时≤10us/第一天 |
选件021 | 内部时基 | 高精度铷原子钟，准确度≤5E-11；守时≤10us/天 |
选件022 | 内部时基 | 带驯服高精度铷原子钟，准确度≤1E-12/天；守时≤1us/第一天 |
选件023 | 供电 | 双电源无缝切换冗余配置 |
选件024 | NTP请求量 | ＞14000次/秒 |
选件025 | NTP电口输出 | 扩展多路 |
选件026 | NTP光口输出 | 扩展多路 |
选件027 | PTP电口输出 | 扩展多路 |
选件028 | PTP光口输出 | 扩展多路 |
选件029 | UDP输出 | 设备状态信息网络输出 |
选件030 | IRIG-B(DC)电口输出 | 扩展多路 |
选件031 | IRIG-B(DC)光口输出 | 扩展多路 |
选件032 | IRIG-B(AC)输出 | 扩展多路 |
选件033 | 10MHz输出 | 扩展多路 |
选件034 | 1PPS输出 | 秒脉冲扩展多路 |
选件035 | 1PPM输出 | 分脉冲扩展多路 |
选件036 | 1PPH输出 | 时脉冲扩展多路 |
选件037 | XPPS输出 | 0～1MHz某个频点输出 |
选件038 | E1输出 | 扩展多路 |
选件039 | 2048kHz输出 | 扩展多路 |
选件040 | 语言 | 英文 |
选件041 | 报警 | 多种继电器报警信号输出 |
选件042 | 线缆 | 定制各种输入输出线缆 |
选件043 | 液晶 | 触摸屏设计 |
选件044 | 国产化 | 全国产化 |
选件045 | 无参考授时 | 无参考输入手动设置初始时间 |
选件046 | 串口语句 | 增加专用语句GGA或者ZDA，含经纬度高度等 |
选件047 | 工作温度 | 定制宽温设备 |
