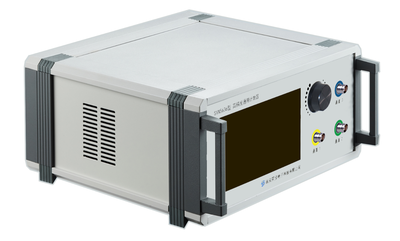

SYN5633型通用计数器

产品概述

SYN5633型通用计数器是一款按照《JJG 349-2014通用计数器检定规程》研发生产的高性价比的时间间隔和频率测试仪器。该通用计数器采用7寸大触摸屏设计,频率测量分辨率最高可达11位/s和14位/1000s显示,被测频率范围高达24GHz,时间间隔分辨率高达500ps,并具有功率计功能,时基标配高精度OCXO恒温晶振,可选高稳晶振和铷钟。

该计数器具有频率、周期、频率比、输入功率最大值/最小值/峰峰值、时间间隔、脉宽、上升时间/下降时间、占空比、相位等测量功能,并兼有强大的数学运算、统计功能,包括平均值、标准偏差、最大值、最小值、峰峰值、累加计数、阿仑方差和频率偏差等。

产品功能

1) 频率测量分辨率最高可达11位/秒,频率可达24GHz;

2) 单次时间间隔分辨率500ps;

3) 自动计算标准频率,直接输出频率偏差;

4) 多种数据通信接口;

5) 直观的数据分析和图形显示。SYN5633型通用计数器.png

产品特点

a) 精度高、高性价比;

b) 功能齐全、性能可靠;

c) 测量范围宽,灵敏度高;

典型应用

1) 计量检测校准部门及科研院所等;

2) 雷达设备测量、通信设备测量;

3) 晶体振荡器元器件性能测试;

4) 电子产品生产线测试及外场维护、检修。

技术指标

频率范围

通道1,通道2

1mHz~300MHz

1mHz~350MHz(选件)

1mHz~400MHz(选件)

1mHz~450MHz(选件)

通道3

100MHz~3GHz(选件)

200MHz~6.5GHz(选件)

200MHz~12.4GHz(选件)

300MHz~18GHz(选件)

300MHz~24GHz(选件)

阻抗耦合

通道1,通道2

50Ω/1MΩ, DC/AC

通道3

50Ω, AC

最高分辨率

11位/1s

12位/10s

13位/100s

14位/1000s

阿仑方差

5E-10/1s

5E-11/10s

5E-12/100s

5E-13/1000s

最小输入灵敏度

25mVrms

最大输入电平

+20dBm

闸门时间

1ms~1000s

占空比

0.00001~0.99999

频率比

0~1E+16

低通滤波器

100kHz 可切换

衰 减

x1 或 x10

时间间隔测量

时间间隔分辨率

500ps

脉冲宽度

5ns~1000s

测量范围

0~1000s

触发方式

上升沿或下降沿

累加计数

计数通道

通道1和通道2同时计数

计数范围

0~1E+15

相位测量

测量范围

0~360°/-180°~ ﹢180°

功率测量

测量范围

-50dBm~+20dBm   @(1MHz~200MHz)

测量精度

±2dBm

测量功能

频率、周期、频率比、输入功率最大值/最小值/峰峰值、时间间隔、脉宽、上升时间/下降时间、占空比、相位

统计功能

平均值、标准偏差、频率偏差、最大值、最小值、峰峰值、计数、阿仑方差,趋势图

内部时基

输出频率

10MHz

恒温晶振

开机特性V≤1E-8

频率准确度A≤1E-7

老化率≤5E-10/日

秒稳定度≤2E-11/s

高稳晶振(选件)

频率准确度A≤1E-7

老化率≤5E-10/日

秒稳定度≤5E-12/s

铷原子钟(选件)

频率准确度A≤5E-11

老化率≤5E-12/日,≤5E-11/月

秒稳定度≤5E-11/s,≤2E-11/10s

外部参考输入

输入频率

10MHz

电平

≥1dBm

数据通信

物理接口

USB和RJ45

数据格式

符合IEEE UFFC-S要求,与主流频率计格式一致

环境特性

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

交流 220V±10%, 50Hz±5%,功率小于15W

机箱尺寸

便携式机箱(上机架)320mm(宽)x280(深)x140mm(高)

选件

根据客户要求定做类似产品。


选件说明

SYN5633-

【 】

【 】

【 】

【 】

【 】


通道1、2频率

通道3频率

时间间隔分辨率

内部时基

其它


1:1mHz~300MHz

2:1mHz~350MHz

3:1mHz~400MHz

4:1mHz~450MHz


0:不选

1:100MHz~3GHz

2:200MHz~6.5GHz

3:200MHz~12GHz

4:300MHz~18GHz

5:300MHz~24GHz

1:500ps

1:恒温晶振

2:高稳恒温晶振

3:铷原子钟

0:无
