产品概述

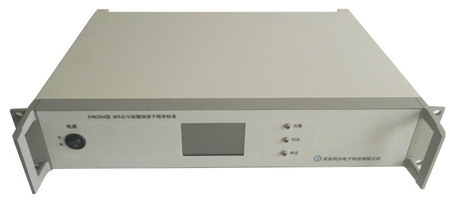

SYN3204型GPS北斗驯服铷原子频率标准是一款自主研发生产的的高精度GNSS频率标准，符合《JJF 1957-2021铷原子频率标准校准规范》，接收GPS北斗卫星信号，使铷振荡器输出频率同步于GPS北斗卫星铯原子钟信号上，提供铯原子钟量级的高精度时间频率信号，是计量通信广电等部门替代铯钟的高性价比时频产品。
该铷频标输出多路10MHz/5MHz/1MHz/1PPS/XPPS/NTP/PTP/TOD等信号，并配有上位机校时软件，用于同步电脑时间，前面板显示收星颗数，工作模式，时间信息，经纬度高度等位置信，可设置1MHz/5MHz/10MHz输出功率和XPPS频率脉冲信号，并具有初始守时时间任意设置功能，单GPS、单北斗和GPS北斗混合三种卫星模式选择功能，自动熄屏功能和守时模式手动开启功能。该铷频标广泛应用于无线电导航与定位、数字通讯工程、时间频率测量等领域。
关键词：铷频标，gps驯服铷钟，gps 原子钟，铷原子频率标准，时基铷钟
产品功能
1) 提供多路10MHz/5MHz/1MHz/1PPS信号；
2) 前面板输出10MHz,5MHz，1MHz，XPPS等各一路方便用户测试；
3) 前面板1MHz/5MHz/10MHz输出功率分别可调；
4) 前面板XPPS输出0～50MHz，0～1MHz脉冲与卫星1PPS上升沿同步输出；
5) XPPS延迟量进行宽范围调节；
6) 可通过液晶设置任意时间；
7) 实时检测设备内部温湿度，有记录温湿度波形功能；
8) 记录开机时间，方便用户随时了解工作时长。
产品特点
a) 驯服守时自动切换；
b) 大屏触摸设计；
c) 前面板正弦信号输出功率任意调节；
d) 前面板输出各种脉冲频率信号，并与参考信号同步输出；
e) 快速锁定，低相噪，高可靠性，可长期连续稳定工作。
典型应用
1) 时频计量标准器具；
2) 航空航天、飞行器跟踪与测控、通信、天文、气象；
3) 同步广播、数字电视、单频网系统、同步采集系统，无线基站和网络同步。
技术指标
输入信号 | GPS北斗接收机 | 频点 | L1，B1 |
工作模式 | 单GPS、单北斗、GPS北斗混合模式 |
天线 | 30米蘑菇头天线带安装支架 |
输出信号 | 10MHz | 路数 | 4路正弦（可扩展15路） |
幅度 | ≥0.5V(有效值，50Ω负载) |
准确度 | ±5E-11（出厂时设置） |
≤1E-12 (卫星锁定24小时后平均值) ≤5E-11 (卫星失效24小时保持精度) |
稳定度 | ≤2E-11/1s ≤1E-11/10s ≤3E-12/100s ≤2E-12/1000s ≤1E-12/10000s ≤1E-12/1d |
相位噪声 | ≤-85dBc/Hz(1Hz) ≤-120dBc/Hz(10Hz) ≤-140dBc/Hz(100Hz) ≤-150dBc/Hz(1kHz) ≤-150dBc/Hz(10kHz) ≤-150dBc/Hz(100kHz) ≤-150dBc/Hz(1MHz) |
开机特性 | 开机7分钟＜1E-9 |
复现性 | ＜±5E-11 |
日漂移率 | ＜±5E-12 |
谐波 | ≤-40dBc |
非谐波 | ≤-80dBc |
5MHz | 路数 | 3路，幅度≥0.5V(有效值，50Ω负载) |
1MHz | 路数 | 3路，幅度≥0.5V(有效值，50Ω负载) |
功率调节范围 | 功率范围 | -20dBm ～ +10dBm |
功率分辨率 | 0.25dBm |
可调节路数 | 前面板1MHz/5MHz/10MHz各一路 |
XPPS输出范围 | 输出路数 | 前面板1路 |
频率范围 | 0～50MHz |
同步脉冲 | 0～1MHz（与参考1PPS上升沿同步输出） |
延迟调节（选件） | ＋999 999 990ns ～- 999 999 990ns |
NTP/PTP(选件) | 路数 | ≤2路(最多2路) |
1PPS | 路数 | 4路TTL（包括前面板XPPS） |
幅度 | ≥3V（峰峰值，50欧姆负载） |
宽度 | 200ms±1ms |
上升沿 | ≤5ns |
同步误差 | ≤20ns（RMS） |
RS232C串口 | 路数 | 1路RS232C |
串口格式 | 配置设备各种参数并输出状态信息 |
内部温湿度 | 记录设备内部温湿度，并通过波形显示 |
校时软件 | 提供Windows上位机校时软件，将电脑时间校准 |
环境特性 | 工作温度 | 0℃～＋50℃ |
相对湿度 | ≤90%（40℃） |
存储温度 | -30℃～＋70℃ |
供电电源 | 交流 220V±10%， 50Hz±5%，功率小于50W |
机箱尺寸 | 2U，19″标准机箱（上机架）482mm（宽）x300（深）x88mm（高） |
选件 | 可定制更高稳定度和相位噪声指标，可选避雷器，定做天线电缆（50米、80米、100米等），定制宽温度范围的产品，根据客户要求定做类似产品。 |
选件说明
选件号 | 项目 | 内容 |
选件001 | 10MHz路数 | 10路 |
选件002 | 10MHz路数 | 15路 |
选件003 | 准确度 | ≤5E-13/天（卫星锁定24小时后平均值） |
选件004 | 频率稳定度 | ≤5.0E-12/1s ≤3.0E-12/10s ≤1.0E-12/100s |
相位噪声 | ≤-85dBc/Hz(1Hz) ≤-120dBc/Hz(10Hz) ≤-145dBc/Hz(100Hz) ≤-150dBc/Hz(1KHz) ≤-155dBc/Hz(10KHz) |
漂移率 | ≤±2E-12/日 ≤±5E-11/月 ≤±1E-9/10年 |
选件005 | 频率稳定度 | ≤3.0E-12/1s ≤3.0E-12/10s ≤1.0E-12/100s |
相位噪声 | ≤-90dBc/Hz(1Hz) ≤-125dBc/Hz(10Hz) ≤-145dBc/Hz(100Hz) ≤-150dBc/Hz(1KHz) ≤-155dBc/Hz(10KHz) |
漂移率 | ≤±2E-12/日 ≤±5E-11/月 ≤±1E-9/10年 |
选件006 | 频率稳定度 | ≤3.0E-12/1s ≤1.5E-12/10s ≤5.0E-13/100s |
相位噪声 | ≤-90dBc/Hz(1Hz) ≤-125dBc/Hz(10Hz) ≤-145dBc/Hz(100Hz) ≤-155dBc/Hz(1KHz) ≤-160dBc/Hz(10KHz) |
漂移率 | ≤±1E-12/日 ≤±3E-11/月 ≤±5E-10/10年 |
选件007 | NTP | 2路 |
选件008 | PTP | 2路 |
选件009 | NTP+PTP | 1路NTP+1路PTP |
选件010 | 多模GNSS | 支持北斗(含北斗三号)/GPS/GLONASS/Galileo/QZSS/SBAS 定时精度：≤20ns RMS；定位精度：≤1m CEP |
选件011 | 多模GNSS | 支持北斗(含北斗三号)/GPS/GLONASS/Galileo 定时精度：≤5ns RMS；定位精度：≤1.5m CEP |
选件012 | 多模GNSS | 支持北斗(含北斗三号B3频点)/GPS/GLONASS/Galileo 定时精度：≤20ns RMS；定位精度：≤1.5m CEP |
选件013 | 避雷器 | 天馈线避雷器 |
选件014 | 天线线缆 | 50米 |
选件015 | 天线线缆 | 80米 |
选件016 | 天线线缆 | 100米 |
选件017 | 天线线缆 | 150米 |
选件018 | 输出频率 | 定制其它频点信号输出 |
选件019 | 线缆 | 定制各种输入输出线缆 |
选件020 | 串口语句 | 增加专用语句GGA或者ZDA，含经纬度高度等 |
选件021 | 工作温度 | 定制宽温设备 |

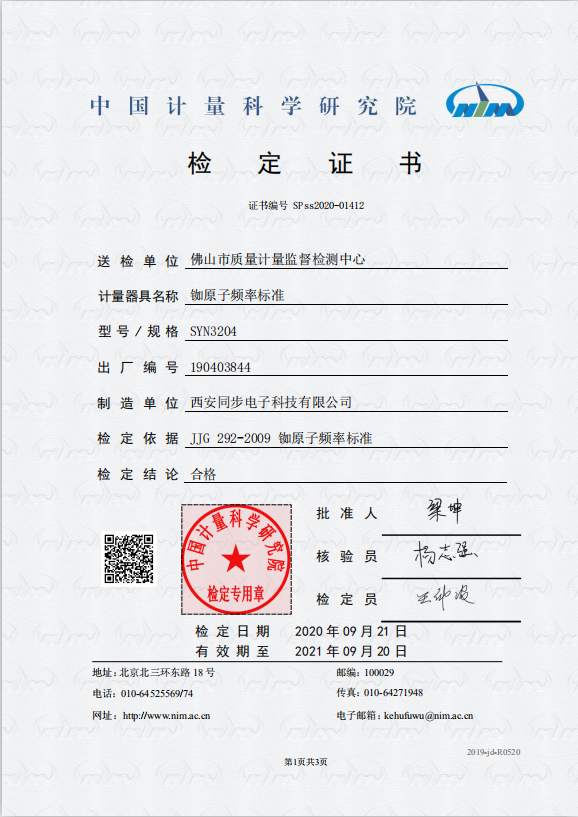

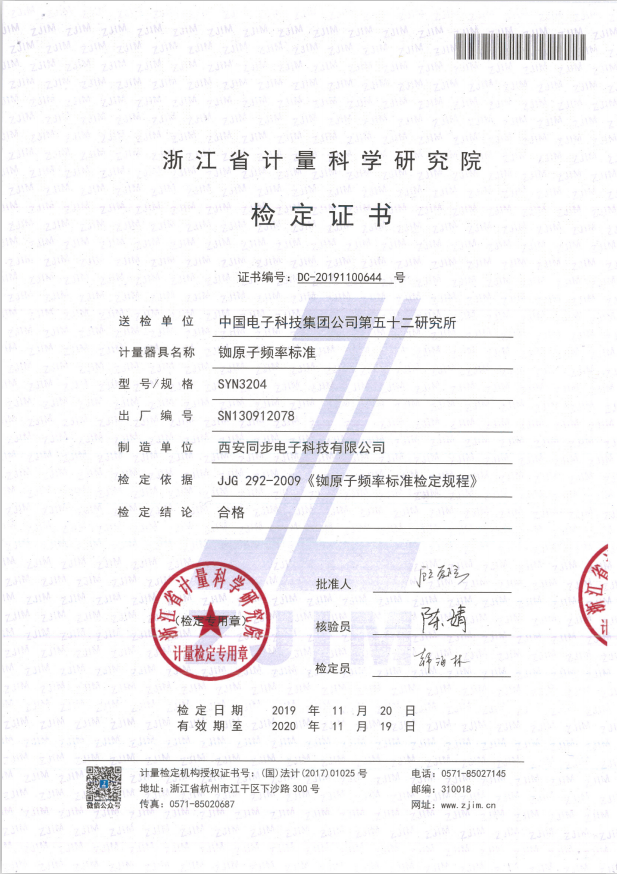

检定证书
