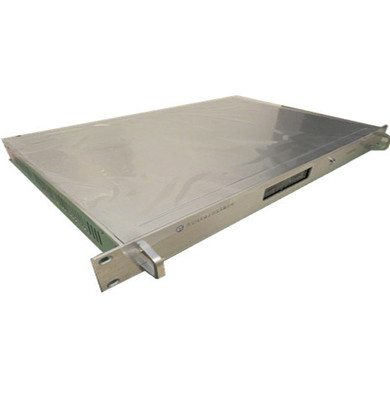

SYN4104型数字网同步时钟
编号 : SYN410420190102
规格 : 19英寸1U机箱
材质 : 金属
颜色 : 黑色/银色
品牌 : 同步天下
型号 : SYN4104
销量 : 267
价格面议 :
****
产品保证
厂家直销
正品保证
超长质保
无忧售后
以旧换新
高性价比
GPS北斗同步时钟说明

产品概述

SYN4104型数字网同步时钟是由西安同步电子科技有限公司精心设计、自行研发生产的一款高精度锁相时钟频率源,接收GPS北斗信号,使恒温晶振输出频率同步于GPS北斗卫星铯原子钟信号上,提高了频率信号的长期稳定性和准确度,能够提供铯钟量级的高精度时间频率标准,是一款高性价比时频产品。

产品功能

1) 以GPS北斗定时信号建立时间参考

2) 供2路E1信号;SYN4104型数字网同步时钟.jpg

3) 提供2路2048KHz信号;

4) 提供1路1PPS脉冲信号;

5) LCD显示日期、时间等信息。

产品特点

a) 快速锁定;

b) 高准确度;

c) 高可靠性;

d) 可长期连续稳定工作。

典型应用

1) 航空航天、飞行器跟踪与测控、通信、天文、气象;

2) 同步广播、数字电视、单频网系统、同步采集系统;

3) 无线基站,网络同步。

技术指标

输入信号

GPS北斗双模接收机

频点

L1,B1

定时精度

优于100ns

跟踪灵敏度

-160dBm

GPS北斗天线

数量

1套

形状

蘑菇头

线长

30米

物理接口

BNC

支架

蘑菇头安装支架

输出信号

E1

路数

2路(1路RJ45,1路BNC)

阻抗

75Ω(非平衡)

120Ω(平衡)

接口速率

2048kbit/s±50ppm

码型

HDB3码

SSM标志

默认一级时钟(可通过串口设置不同参数)

规范

符合ITU-T G.703建议

2048kHz

路数

2路(1路RJ45,1路BNC)

阻抗

75Ω(非平衡)

120Ω(平衡)

频率

2048kHz

规范

符合ITU-T G.703建议

1PPS脉冲信号

路数

1路

电平

TTL

同步误差

≤100ns

物理接口

BNC

环境特性

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

交流 220V±10%, 50Hz±5%,功率小于30W

机箱尺寸

1U,19″标准机箱(上机架)482mm(宽)x300(深)x44mm(高)

选件

铷原子振荡器,避雷器,定做天线电缆(50米、80米、100米等),输出27MHZ,2MHz等等频率信号,扩展输出路数,1u标准机箱,定制宽温度范围的产品,根据客户要求定做类似产品。

gps同步时钟资料下载
SYN4104型数字网同步时钟.pdf
157.05KB下载
