子母钟系统

医院时钟系统电子时钟的选择

 二维码 1736
发表时间:2018-08-24 16:42作者:小安来源:西安同步原创

子钟是医院时钟同步装置系统的直观显示器,在一套系统中可以清晰的显现出当前需要看到的时间信息,主要是安装在医院的走廊,护士站,收费站,休息室等场所。对于子钟的选择,首先是根据授时方式来确定,即选择了子母钟系统之间的控制方式,其他需要确定的参数是互通的。

这里,我们提到的独立的子钟是内置了时间基准源的子钟设备,即子钟本身可以获取时间源,不需要在通过接收上级母钟的信号来获取标准时间信息。这种子主要有:GPS子钟,北斗子钟,GPS北斗双模子钟,CDMA子钟。

由于卫星接收的局限性,在室内接收GPS北斗卫星等时间信息比较微弱,在实际使用中以CDMA子钟居多。CDMA子钟即直接接收CDMA基站时间信息,并直观显示出来的数显时钟设备,供电即可使用,不需外接其他设备,在很多后期改进的医院项目中应用较多。

在子钟的选择时,首先得确定子钟的运行方式:总线控制,网络控制,或是独立运行的子钟。在确定之后,对子钟的选择主要考虑以下几点:

a.确定子钟的显示内容(年,月,日,时,分,秒,星期,温度,湿度);

b.确定子钟的大小(实际大小根据数码管确定);

c.确定数码管的颜色(标准以红色为主,在直观大方上建议选择红色);

d.确定子钟的单双面(医院走廊,建议选择双面,其他位置根据情况而定)。

所谓独立的子钟,就是在没有母钟的情况下,子钟可以给自身一个标准的时间,对于这种情况,我们设计了GPS子钟,GPS北斗子钟,CDMA子钟。所以,对于医院时钟同步系统装置独立子钟的理解,我们主要以CDMA子钟的投入为主。在实际应用中,主要是针对一些医院他们只需要子钟设备,对外界环境显示标准醒目的时间,且安装方便不需要连接其他设备。

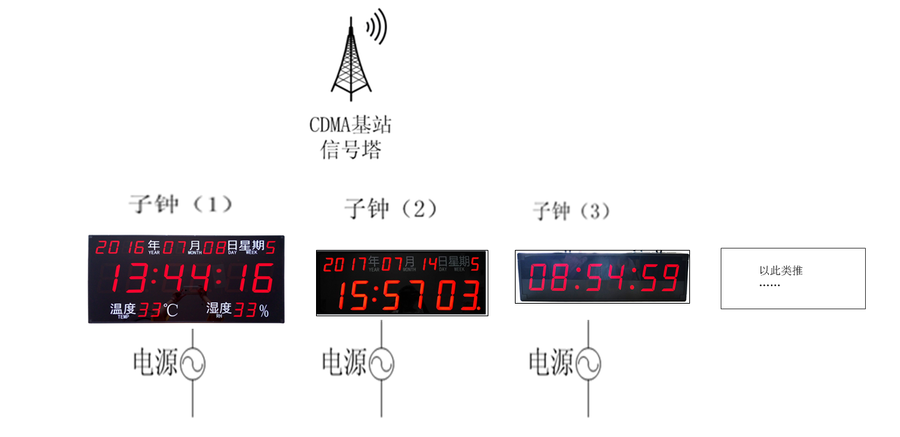

其中,GPS子钟和GPS北斗子钟都需要接收卫星时间,在室内应用信号比较弱,可能无法达到时间的时时同步,由此CDMA子钟在这种情况下,得到了很大的应用,下图为CDMA子钟应用拓扑图:


CDMA子钟拓扑图

如上图所示,为CDMA子钟应用拓扑图,如图所示CDMA子钟接收CDMA基站时间(在有手机信号的地方,即可正常授时),每台设备独立供电,可单独运行,且可显示准确的时间。这种模式的子钟,目前在很多医院也得到了广泛的应用。

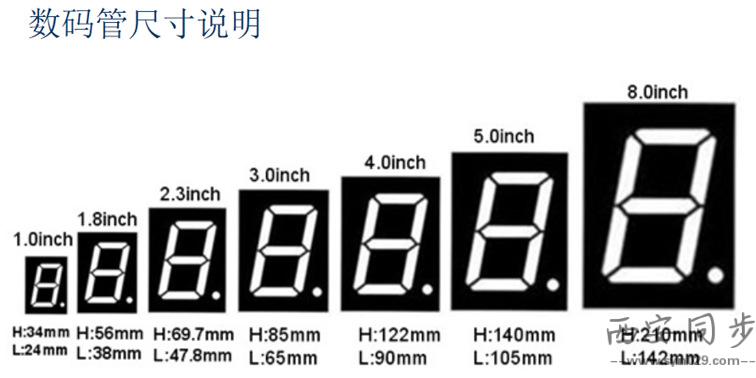

子钟数码管尺寸参考图,如下所示:


在目前我们做的子钟设备中,常用子钟大小如下所示:

序号

参数规格

配置


尺寸

1

1.8英寸,一联显示时分秒

单面显示


315*90*55mm

双面显示

365*140*110mm

2

2.3英寸,一联显示时分秒

单面显示

380*100*55mm

双面显示

430*140*110mm

3

3英寸,一联显示时分秒

单面显示

510*120*55mm

双面显示

560*160*110mm

4

5英寸,一联显示时分秒

单面显示

800*175*55mm

双面显示

850*215*110mm

5

5+2.3英寸,两联显示年月日时分秒星期

单面显示


750*280*55mm

双面显示

800*320*110mm

6

2.3+1.8英寸,三联年月日时分秒星期温湿度

单面显示


510*280*55mm

双面显示

560*320*110mm

7

5+2.3英寸,三联年月日时分秒星期温湿度

单面显示


750*400*55mm

双面显示

800*440*110mm

8

8+5英寸,三联年月日时分秒星期温湿度

单面显示


1600*800*100mm

指针式子钟

序号

尺寸(直径)

显示内容


9

300mm

三针时分秒


10

400mm

11

500mm

12

600mm

13

700mm

14

800mm

15

900mm

16

1


子钟的安装

双面子钟(含部分单面子钟)在安装前需要于综合布线时预埋吊钩,电源线和信号线。

双面子钟(含部分单面子钟)的吊顶采用国产不锈钢吊杆与装饰扣,突出其现代化风格。时钟的电源和信号线缆全部隐藏在吊杆内部,根据安装区域的不同选用与背景氛围协调一致的LED发光模块。

该吊装的特点是造型简洁大方、达到力度与现代美的完美结合,维护使用方便。安装示意图如下:


单面数字子钟的安装

单面子钟安装一般选择壁挂。

单面子钟采用壁挂式安装方式,根据安装区域的不同选用与背景氛围协调一致的LED发光模块;信号和电源接口由后开孔接入,外部无露线等现象,整体追求简洁,协调。安装示意图如下所示:


安装规范

a.  NTP时间服务器、接口中心、等位于弱电中心机房内,由机房设计统一考虑配置UPS电源和避雷接地系统。

b.  子钟建议安装高度:大厅安装高度为4米,贵宾室、安装高度为2.3米,其他公共区域安装高度通常为3米,由于夹层较矮,需紧贴吊顶安装。

c.  为减少干扰,强弱电线之间、电源与信号之间至少间隔1M以上。

d.  供电方式为每一个楼层都集中供电,统一从强电间引出一条电源线环绕整个楼层一周,向该楼层的所有子钟供电。

e.  NTP接收服务器的时间源通过网络与路由器相连,路由器分出来的信号接口与子钟连接,子钟之间采用手拉手方式连接。

医院子母钟系统及母钟和子钟组成的医院时钟同步装置系统,将卫星接收装置,母钟,时间服务器,时码分配器等高度集成,设计出完全满足于这几种设备功能的医院母钟设备。同时将子钟,以及其他管理系统软件进行简化,不需要再去实时监控各系统运行情况,实现一次设置,免维护的高效特点,形成高性价比的医院子钟设备。

在整体设计上,将最初的医院子母钟系统整合为卫星天线,母钟,子钟直接连接一套医院时间同步系统装置,去掉中间多余设备的同时,也提高了设备传输之间产生的误差,安装简单,同时投入成本大幅度降低。
