B时间码接口通用规范说明

 二维码 272
发表时间:2019-04-19 18:08作者:小康来源:西安同步原创

IRIG-B码协议是现代科技中时间系统中的一种常用串行传输方式,较并行传输方式其物理连续简单、传输距离远,接口标准化,国际通用。

根据《GJB2991A-2008B时间码接口终端通用规范》摘录并结合实际产品如下所示:

B码接口终端用于测量、控制、计算、通信等设备提供标准频率和时间信号,实现与系统的时间同步。

B码输出格式可选国军标GJB2991A -2008或IEEE 1344。

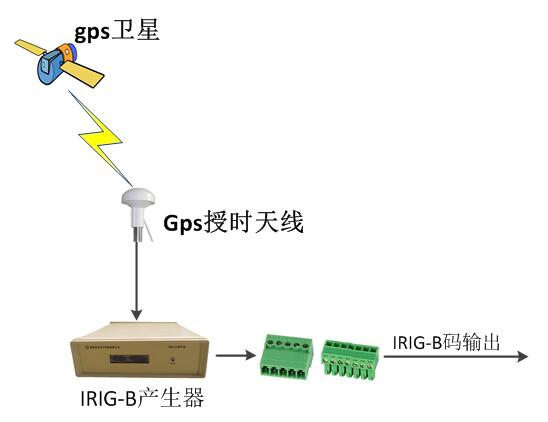

产品型号:SYN1204型IRIG-B码产生器


码元

B码中的每一个脉冲称为码元,每个码元的准时点是该脉冲的前沿,。码元出现的重复频率称为码元速率,B码的码元速率为100pps。

索引计数

每个码元序号由索引技术所确定,索引技术由帧基准起,从0开始计数,并以此加1,直到帧结束。

位置标识位

位置标识位的宽度是索引技术间隔的0.8倍。位置标识位P0超前于基准码元Pr一个索引技术间隔,其余的位置标识位(P1、P2.....)依次每隔10个索引技术出现一次,位置标识位的重复速率为码源速率的十分之一。

时间编码

B码中的时间编码是基于UTC的,时间信息的码元称为时间编码,时间编码采用BCD编码标识秒、分、时、年内的天数和年。时间编码采用脉宽调制进行编码。脉宽为0.5倍索引基数间隔的码元标识二进制数1,脉宽为0.2倍索引基数间隔的码元标识二进制数0。

其中年的个数和十位的BCD编码交替出现在索引基数的45~48位,并且年的个位与偶数秒出现在同一帧内。当年的十位标志位1时,索引计数的45~48位表示年的十位,反之,表示年的个位。当年的十位无法与奇数秒对应时,舍弃年的十位。

闰秒标志

闰秒标志用于控制B码接口终端进行闰秒调整,闰秒标志码元为索引计数27、28所对应的两个码元,当B码传输的UTC时间需要向后闰秒调整时,闰秒标志编码为01;当需要向前闰秒调整时,闰秒标志编码为10。

特标控制信息

特标控制信息用于向用户设备发出统一的启动信号,或者向用户设备送出特殊标志信号,标记某些特殊事件发生。对于主站工作或独立站工作的时统设备,其特标控制信息为索引技术76、77、78所对应的3个码元。

幅度调制

采用正玄波对B码进行幅度调制,正弦波的频率与码元速率严格相关,为码元速率的十倍,同时,其正交过零点与所调制格式码元的前沿符合。
