IEEE1588 PTP对时系统原理及特点

 二维码 18
发表时间:2019-09-10 11:12作者:小吴来源:西安同步原创

随着网络技术的快速发展,以太网的定时同步精度也在不断入提高,为了适应网络技术的变化,人们开发出了NTP网络时间协议来提高各网络设备的定时同步功能,但在一些对时间精度要求很高的行业中,NTP还是不能满足各设备之间的定时同步精度。而IEEE 1588 PTP对时系统,可以解决一些高精度设备所需要的时间信息,并实现时间同步。

IEEE 1588标准被称为“网络测量和控制系统的精密时钟同步协议标准”或简称为“PTP”。IEEE 1588标准是通过一个同步信号周期性对网络中所有节点的时钟进行校正同步,并使以太网的分布式系统实现精确时间同步,IEEE 1588 PTP对时系统可以应用于任何组播网络中。

IEEE 1588将整个网络内的时钟分为两种,普通时钟和边界时钟,只有一个PTP通信端口的时钟是普通时钟,有一个以上PTP通信端口的时钟是边界时钟,每个PTP端口提供独立的PTP通信。其中边界时钟通常用在确定性较差的网络设备,如交换机和路由器上。从通信关系上又把时钟分为主时钟和从时钟,任何时钟都能作为主时钟和从时钟,并且保证从时钟与主时钟时间同步。

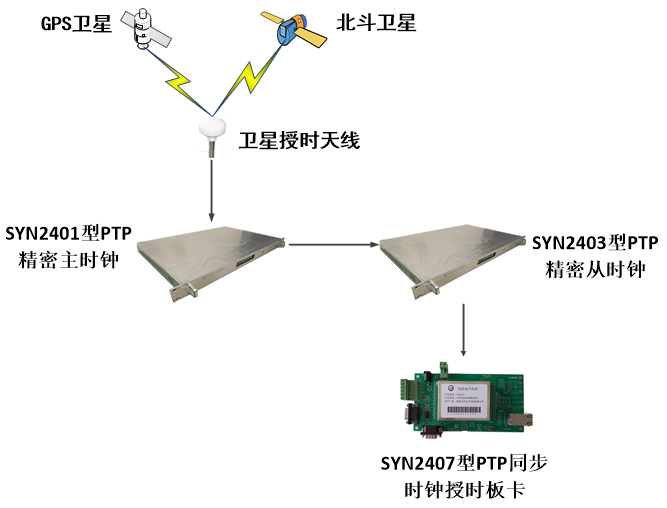

IEEE 1588 PTP对时系统可以实现主时钟和从时钟功能,在系统的同步过程中,IEEE 1588 PTP对时系统提供时间同步及时间信息,SYN2403型PTP精密从时钟接收SYN2401型PTP精密主时钟发来的时间戳信息,系统根据此信息计算出主从线路时间延迟及主从时间差,并利用该时间差调整本地时间,从而使设备时间保持与主设备时间一致的频率和相位,实现频率同步和时间同步。


PTP与其他网络同步协议如SNTP和NTP相比,主要区别PTP针对更安全和更稳定的网络环境设计,占用网络和计算机资源更少。SYN2401型PTP精密主时钟目前的版本是IEEE1588-2008,PTP V2,主要应用于本地化、网络化的系统,内部组件相对稳定。SYN2401型PTP精密主时钟使用GPS作为时钟参考源,拥有纳秒级的时间传输精度,支持数千台PTP从时钟,输出IRIG-B,1PPS,10MHZ,串口等多种时间信号,支持端到端(end to end)或点对点(peer to peer)模式,支持Pre-Master模式,主时钟热备份,热切换功能。SYN2401型PTP精密主时钟广泛应用于工业自动化,航天航空、测量仪器、机电控制、通信等领域。
