卫星时钟-SYN2136

卫星时钟在银行的应用解决方案

 二维码 1155
发表时间:2017-07-27 15:57作者:小康来源:西安同步原创

一、前言

随着互联网的飞速发展及银行业务的迅猛发展,为了满足银行网络时间统一的要求,保证各个系统正常运行,需建立一套可靠、稳定的卫星时钟系统。该系统建成后能覆盖银行网内所有的服务器及安防设备,提供时间统一功能。

二、卫星时钟系统的使用

1、针对每一台卫星时钟而言,该设备接收2种外部时间源,1种北斗信号输入,1种GPS信号输入,两路外部时间源互为备份冗余,可通过编程设置主备切换顺序。当收不到北斗卫星时,自动获取GPS卫星,从而保证时间源的可靠性。授时天线不需要额外供电,通过卫星时钟馈电提供电源,被动接收GPS北斗卫星信号,自己不回传、不向外界发送任何信号,安全性高。

2、针对两台卫星时钟而言,两台卫星时钟互为热备,卫星时钟1作为“常用”授时设备,卫星时钟2作为“备用”授时设备。当“常用”卫星时钟的收不到卫星信号时,自动切换至“备用”卫星时钟从而保证系统的可靠性。

3、当卫星时钟全都接收不到卫星信号时,切换到内部守时,依靠内部的晶振(铷钟)保持高精度的守时功能;当卫星时钟接收到卫星信号时,便自动切换会收星工作模式。

4、两台卫星时钟的网口都可以接到交换机上,各分配一个IP地址,如卫星时钟1的IP地址为IP1, 卫星时钟2的IP地址为IP2,那么当作这两个IP地址就作为整个银行系统网中的IP地址时间源。每台PC机可自行调整对时方式,当然也可使用我公司提供的客户端软件,本软件为傻瓜式操作,也可设置对时周期,操作非常简单,只用输入IP就可以了,如IP1地址作为主地址,IP2地址作就为备用地址,当软件无法从卫星时钟1上获取时间时,便自动从卫星时钟2上获取时间,保证时间的准确性。

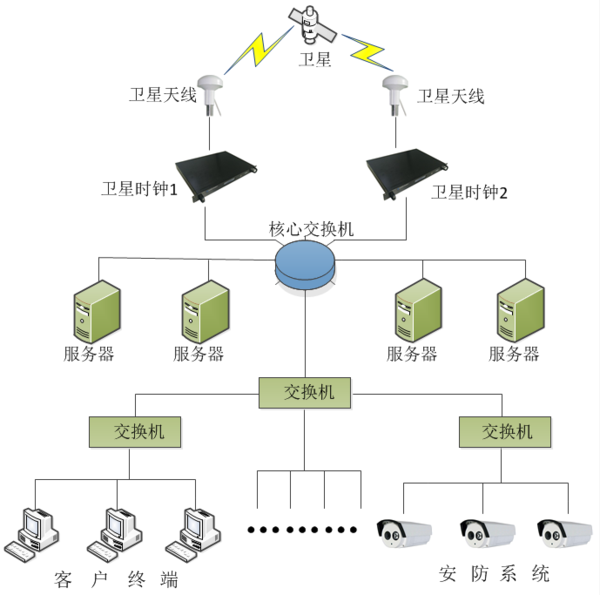

卫星时钟系统图

卫星时钟在银行的使用系统图

三、时钟同步协议

SNTP协议

SNTP是种简单网络时间协议的简称,它目前是互联网上实现时钟统一的一种常用协议。SNTP协议采用客户/服务器工作模式,服务器通过接收卫星信号或自带的恒温晶振/原子钟作为系统的时间基准,客户终端将通过定期访问服务器的时间获得准确的时间信息,并及时调整自己的时钟系统,达到网络时间同步的目的。

NTP协议

NTP协议是用来使PC机时间同步的一种协议,它可以使PC机对其服务器或时钟源做时钟同步,它可以提供高精准度的时间校正功能。

四、卫星时钟参数及使用

1、卫星时钟附件

卫星时钟         SYN2136型    2台

天线和支架   各1套30m双模天线(天线长度可在下单前确认)

天线防雷器       1只(选件)

电源              1只

网线              1只

授时光盘          1张

2、卫星时钟技术指标

1) 运行条件

a) 环境条件

工作温度:-200C~+700C;

贮存温度:-400C~+850C;

湿度:<95%。

b) 电源

交流供电:220V±20%

装置电源供电自适应。

2) 技术参数

a) GPS接收天线

频率:L1,B1;

阻抗:50Ω;

增益:42dB±2dB;(不含电缆)

噪声系数:≤2.2dB;

驻波比:≤2.0;

极化方式:右旋极化;

连接器:BNC-J

工作温度:-45℃~+85℃;

贮存温度:-50℃~+90℃;

湿度:90%,结露,全防水;

天线体积:φ106mm×121mm。

b) 卫星时钟接收器

授时模式

定位授时(支持双系统独立授时)

双模授时

通道:86通道

授时精度:1PPS优于30ns。

GPS接收器

接收频率(L1、B1):1575.42MHz。

接收灵敏度:捕获〈-160dBW,跟踪〈-163dBW。

c) 功耗:≤20W。

d) 绝缘电阻:≮20MΩ。

e) 操作系统:Linux

f) 处理器:64位八核处理器

g) 主频:1.4GHz

h) 内存:1G

GPS信号作为外部时间基准时,时间同步信号技术指标:

下降沿的时间脉冲宽度:500ms

3、卫星时钟天线的安装

卫星时钟配有1条易于安装的双模天线,天线头为白色蘑菇头天线,天线电缆采用高质量同轴电缆,白色蘑菇头天线输出接口为BNC接口。安装时,先将天线头安装在天线支架上,天线头和安装支架的接口均为螺纹口,再将天线支架固定在建筑物顶端。白色蘑菇头天线安装位置应处于视野开阔,周围没有任何的电磁/电波干扰的室外环境下。

五、部分使用客户名单

湖北银行、长江商业银行、清华大学、西南交通大学、西安动车段、新疆乌恰县电视台、浙江青山钢铁股份有限公司、江苏公安省厅、筠连公安局、云南大理鹤庆县公安局、中煤电气、四川省地震监测中心长安医院、、北京航空航天大学、西安交通大学口腔医院、长安区人民医院、会泽县人民医院、丽水市景宁县人民医院、广州祈福医院、陕西省计量院、河南计量院、海军工程大学、鲁东大学信息与电气工程学院、渭南华州区人民医院、江西九江学院附属医院、云南瑞丽景成医院、瑞丽景成医院、西安光机所中铁十四局、湖北省地震局、山西省交通科学研究院、陕西省电力公司电力科学研究院、山东省建筑科学研究院、烟台钟表研究所、许昌市质量技术监督检验测试中心等都对这款卫星时钟作出相当高的评价,同时也欢迎社会各界人士前来我公司参观、洽谈卫星时钟事宜。
