SYN5609型频标比对器
编号 : SYN560920190326
规格 : 19英寸4U机箱
材质 : 金属
颜色 : 黑色
品牌 : 同步天下
型号 : SYN5609
销量 : 428
价格面议 :
****
产品保证
厂家直销
正品保证
超长质保
无忧售后
以旧换新
高性价比
频标比对器详解

产品概述

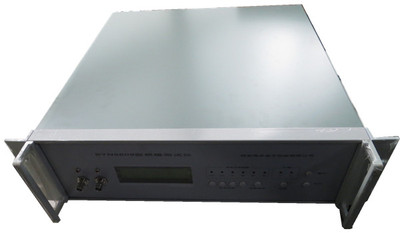

SYN5609型频标比对器是由西安同步电子科技有限公司精心设计、自行研发生产的一款集阿伦方差、频率准确度和相位差等多功能测试的比对仪器,采用高速模拟技术,对输入的频率标准信号的频率准确度、短期稳定度和相位差等进行测试。该测试仪不需要输入输出信号同源测试,实时输出阿伦方差和相位差曲线和数据表格,其测量算法和数据处理完全符合国家检定规程对有关频标特性测试的规定。


产品功能

1) 对0.5MHz~1.6GHz进行比对测试;

2) 计算阿伦方差、相位差和准确度等。

产品特点

a) 高度集成,精度高;

b) 稳定性好,性能可靠;

c) 液晶显示面板,简洁、直观。

典型应用

1) 相控雷达阵、无线电导航系统、自动控制系统等测试;

2) 科研院所等对频率信号的质量要求较高的场合;

3) 在计量部门和晶振生产厂家中测量短期稳定度。

技术指标

输入信号

路数

1路

物理接口

BNC

频率范围正弦波

0.5MHz32MHz(标配)

32MHz1.6GHz(选件)

输入幅度

6dBm~15dBm

输入阻抗

50Ω

被测输入信号

路数

1路

物理接口

BNC

频率范围

0.5MHz32MHz

输入幅度

10dBm±3dBm

输入阻抗

50Ω

相对频偏

≤±1E-7

准确度

13位/1s

相位差测量

50fs

阿伦方差

0.5MHz32MHz

标配

4E-10/1ms

4E-10/10ms

3E-11/100ms

1E-13/1s

1E-13/10s

1E-13/100s

1E-15/1000s

32MHz1.6GHz选件

4E-10/1ms

4E-10/10ms

3E-10/100ms

1E-12/1s

1E-13/10s

1E-14/100s

1E-14/1000s

预热时间

不少于30分钟

环境特性

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

交流 220V±10%, 50Hz±5%,功率小于30W

机箱尺寸

3U,19″标准机箱(上机架)482mm(宽)x480(深)x140mm(高)

选件

根据客户要求定做类似产品。
