《SYN4605型CDMA-PCI授时卡》视频

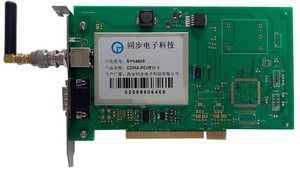

SYN4605型CDMA-PCI授时卡
编号 : SYN460520190407
规格 : 板卡
材质 : FR-4
颜色 : 绿色
品牌 : 同步天下
型号 : SYN4605型
销量 : 240
商城价 :
1600.00
库存量 :
6998
购买数量 :
加入购物车  立即购买
授时板卡介绍

SYN4605型CDMA-PCI授时卡

产品概述

SYN4605型CDMA-PCI授时卡是由西安同步电子科技有限公司精心设计、自行研发生产的一款PCI授时型板卡,集成了CDMA接收模块,可以在无卡状态下,通过CDMA网络获得标准时间信息,能非常方便部署在任何有CDMA信号的地方,尤其适合部署在不方便布设室外GPS/北斗天线的网络通讯机房内。另外,因为CDMA天线方便置于室内,可以完全消除雷电天气对设备的破坏。使用CDMA定时信号对本机进行时间同步,产生串口时间信息信号和1PPS(秒信号)同步脉冲信号,是建立时间尺度、实现时间统一同步的实用电子仪器。

关键词:cdma授时卡,cdma授时板卡,cdma时钟卡,cdmapci授时卡

产品功能

a)  接收CDMA信号,输出精确的北京时间时、分、秒及年、月、日等;

b)  输出秒脉冲(PPS)时标同步脉冲信号。cdma授时卡

c)  给PC机校时。

产品特点

a)  高精密,全自动,无人值守,免维护;

a)  对主要电路部分采用金属外壳屏蔽,抗干扰能力强;

b)  功耗小,可靠性高,可长期连续稳定工作。

c)  安装简便:该产品可直接插入计算机(或工控机)的PCI扩展槽。

典型应用

1)  计算机网络、计算机应用系统、流程控制管理系统;

2)  广泛应用于电力、交通、通讯、网络同步、数据同步等需要对时、计时和守时的领域。;

3)  电厂的DCS系统、MIS系统、抄表报价系统及需要时间信息的自动化装置。

技术指标

输入信号

CDMA接收机

频点

800MHz

定时精度

优于1ms

CDMA天线

数量

1

形状

小辣椒

物理接口

BNC

输出信号

RS232C串口

路数

1

电平

RS232C

串口内容

年月日时分秒

物理接口

DB9针形接头

1PPS脉冲信号

路数

1

电平

TTL

同步误差

≤1ms

物理接口

DB9针形接头

环境特性

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

PCI插槽+5V供电,功耗小于2W

机箱尺寸

标准PCI接口: 175(长)×107mm(高)×(厚)21mm

选件

1PPS输出RS232C,RS422/485等,定位信息输出,串口输出TTL,RS422/485等,定制宽温度范围的产品,根据客户要求定做类似产品。

相关产品选型指南

型号名称

输入信号

输出信号

电源

尺寸

SYN4601型GPS-PCI授时卡

GPS

1路串口,1路1PPS

PCI插槽+5V供电,功耗小于2W

标准PCI接口: 175(长)×107mm(高)×(厚)21mm

SYN4603型北斗-PCI授时卡

北斗

SYN4605型CDMA-PCI授时卡

CDMA

SYN4607型B码-PCI授时卡

IRIG-B码

SYN4609型GPS北斗双模-PCI授时卡

GPS北斗

SYN4611型GPS-PCIe授时卡

GPS

1路串口,1路1PPS

PCIe插槽+5V供电,功耗小于2W

标准PCIe接口: 175(长)×107mm(高)×(厚)21mm

SYN4613型北斗-PCIe授时卡

北斗

SYN4615型CDMA-PCIe授时卡

CDMA

SYN4617型B码-PCIe授时卡

IRIG-B码

SYN4619型GPS北斗双模-PCIE授时卡

GPS北斗

SYN4621型GPS-CPCI授时卡

GPS

1路串口,1路1PPS

CPCI插槽+5V供电,功耗小于4W

标准CPCI 6U板卡(233.35mm X 160mm)(可选3U板卡)

SYN4623型北斗-CPCI授时卡

北斗

SYN4625型CDMA-CPCI授时卡

CDMA

SYN4627型B码-CPCI授时卡

IRIG-B码

SYN4629型GPS北斗双模-CPCI授时卡

GPS北斗

选件

恒温晶振OCXO,銣钟,定位信息输出,避雷器,定做天线电缆(50米、80米、100米等),1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,定制宽温度范围的产品,根据客户要求定做类似产品。

授时板卡文件下载
SYN4605型CDMA-PCI授时卡.pdf
165.16KB下载
