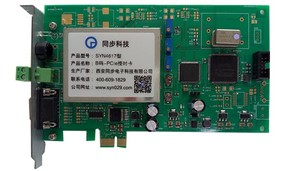

SYN4617型B码-PCIe授时卡
编号 : SYN461720190413
规格 : 板卡
材质 : FR-4
颜色 : 绿色
品牌 : 同步天下
型号 : SYN4617
销量 : 260
价格面议 :
****
购买数量 :
 立即预定
产品保证
正品保证
超长质保
无忧售后
以旧换新
授时卡说明

产品概述

SYN4617型B码-PCIe授时卡是由西安同步电子科技有限公司精心设计、自行研发生产的一款PCIe授时型板卡,将输入的交直流IRIG-B码转换成客户需要的1路包含日期、时间的串口时间报文及1PPS秒脉冲信号,供用户使用。本产品的特点为硬件解码,实现高精度解码,是建立时间尺度、实现时间统一同步的实用电子仪器。

关键词:pcie对时卡,pcie校时卡,pcie授时设备,pcie授时板卡

产品功能

a) 接收交直流IRIG-B码信号,输出精确的北京时间时、分、秒及年、月、日等;

b) 输出秒脉冲(PPS)时标同步脉冲信号。pcie校时卡

c) 给PC机校时。

产品特点

a) 高精密,全自动,无人值守,免维护;

b) 对主要电路部分采用金属外壳屏蔽,抗干扰能力强;

c) 功耗小,可靠性高,可长期连续稳定工作。

d) 安装简便:该产品可直接插入计算机(或工控机)的PCIe扩展槽。

典型应用

1) 计算机网络、计算机应用系统、流程控制管理系统;

2) 广泛应用于电力、交通、通讯、网络同步、数据同步等需要对时、计时和守时的领域。;

3) 电厂的DCS系统、MIS系统、抄表报价系统及需要时间信息的自动化装置。

技术指标

输入信号

IRIG-B码(DC)

电平

RS422/485

解码精度

≤200ns

物理接口

DB9

输出信号

RS232C串口

路数

1

电平

RS232C

串口内容

年月日时分秒

物理接口

DB9针形接头

1PPS脉冲信号

路数

1

电平

TTL

同步误差

≤200ns

物理接口

DB9针形接头

环境特性

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

PCIe规格

PCI-E 1X(兼容2X/4X/8X/16X)

供电电源

PCIe插槽+5V供电,功耗小于2W

机箱尺寸

标准PCI接口: 175(长)×107mm(高)×(厚)21mm

选件

Gps北斗双模接收机,恒温晶振OCXO,定位信息输出,IRIG-B(AC)解码,1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,定制宽温度范围的产品,根据客户要求定做类似产品。

相关产品选型指南

型号名称

输入信号

输出信号

电源

尺寸

SYN4601型GPS-PCI授时卡

GPS

1路串口,1路1PPS

PCI插槽+5V供电,功耗小于2W

标准PCI接口: 175(长)×107mm(高)×(厚)21mm

SYN4603型北斗-PCI授时卡

北斗

SYN4605型CDMA-PCI授时卡

CDMA

SYN4607型B码-PCI授时卡

IRIG-B码

SYN4609型GPS北斗双模-PCI授时卡

GPS北斗

SYN4611型GPS-PCIe授时卡

GPS

1路串口,1路1PPS

PCIe插槽+5V供电,功耗小于2W

标准PCIe接口: 175(长)×107mm(高)×(厚)21mm

SYN4613型北斗-PCIe授时卡

北斗

SYN4615型CDMA-PCIe授时卡

CDMA

SYN4617型B码-PCIe授时卡

IRIG-B码

SYN4619型GPS北斗双模-PCIE授时卡

GPS北斗

SYN4621型GPS-CPCI授时卡

GPS

1路串口,1路1PPS

CPCI插槽+5V供电,功耗小于4W

标准CPCI 6U板卡(233.35mm X 160mm)(可选3U板卡)

SYN4623型北斗-CPCI授时卡

北斗

SYN4625型CDMA-CPCI授时卡

CDMA

SYN4627型B码-CPCI授时卡

IRIG-B码

SYN4629型GPS北斗双模-CPCI授时卡

GPS北斗

选件

恒温晶振OCXO,銣钟,定位信息输出,避雷器,定做天线电缆(50米、80米、100米等),1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,定制宽温度范围的产品,根据客户要求定做类似产品。
