SYN5304型瞬时日差测量仪检定装置

产品概述

SYN5304型瞬时日差测量仪检定装置是根据《JJG 488-2018瞬时日差测量仪检定规程》设计、研发生产的一款多功能日差测量仪检定装置。该日差测量仪检定装置内置高精度恒温晶振或者铷钟,具有外参考输入功能,可作为标准信号发生器使用,也可搭配配套的变送传感器即可检定常见的日差测量仪,可广泛应用于计量检定部门。

产品功能

1) 测量常见日差检定仪;

2) 标准信号发生器使用;

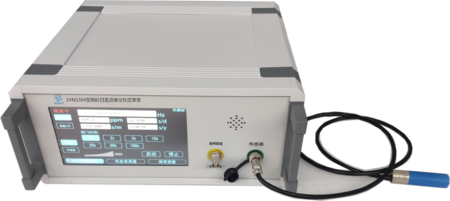

3) 测量结果数据自动导出到计算机中;SYN5304型瞬时日差测量仪检定装置.png

4) 内置高精度恒温晶振OCXO。

产品特点

a) 变送传感器灵敏度高;

b) 7寸触摸屏设计,多种通信接口;

c) 测量分辨率高。

典型应用

1) 计量检定部门、产品质量检验机构等。

技术指标

信号输出

频率范围

正弦波

10nHz~60MHz

方波

10nHz~25MHz

三角波

10nHz~25MHz

脉冲波

10nHz~6MHz

频率最小分辨率

10nHz

幅度范围

2mVpp~20Vpp(频率<11MHz)

2mVpp~10Vpp(11MHz≤频率<31MHz)

2mVpp~5Vpp(31MHz≤频率<60MHz)

瞬时日差范围

(-9.9999 ~﹢9.9999)s

(-99.999 ~﹢99.999)s

瞬时日差最大允许误差

±0.0001s

±0.001s

瞬时月差范围

(-99.99 ~﹢99.99)s

(-999.9 ~﹢999.9)s

瞬时月差最大允许误差

±0.01s

±0.1s

变送方式

标配:电场变送器、电流变送器

选件:电声变送器,电磁变送器

通信信号

通信接口

1路USB

1路RJ45网口

1路DB9串口

通信内容

输出测试结果

内部恒温晶振

输出频率

1路10MHz

开机特性

≤1E-8

日频率波动

≤5E-9

老化率

≤5E-10/日,≤5E-8/年

秒稳定度

≤3E-11/s

频率复现性

≤1E-8

频率准确度

≤3E-8(出厂设置频率偏差)

预热时间

30分钟

频率校准

通过调节后面板电位器校准内部晶振准确度

外参考输入

输入频率

10MHz

输入电平

1dBm~15dBm

环境特性

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

交流220V,功率小于10W

机箱尺寸

便携式机箱(上机架)320mm(宽)x280(深)x140mm(高)

重量

约小于4Kg

选件

可选内置铷钟,根据客户要求定做类似产品

备注:最大允许误差与内外参考频率偏差有关,频率偏差越小测量精度越高
