子母钟系统专栏

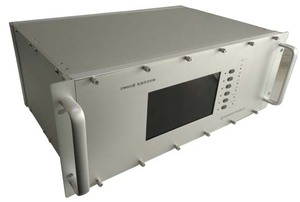

SYN6182型中心母钟
编号 : SYN618220190332
规格 : 19英寸4U机箱
材质 : 铝合金
颜色 : 银色
品牌 : 同步天下
型号 : SYN6182型
销量 : 66
价格面议 :
****
产品保证
厂家直销
正品保证
超长质保
无忧售后
以旧换新
高性价比
SYN6182型中心母钟说明

产品概述

SYN6182型中心母钟内装高精度恒温晶振(可选锁相模块或者铷原子钟),接收GPS(全球定位系统)、北斗二代卫星信号和远地传送来的IRIG-B码信号获得时间信息,可根据客户对子母钟系统的不同需求,选择相应的功能的板卡,同步产生IRIG-B码信号、秒脉冲、分脉冲、时脉冲、串口时间信息信号、网络授时接口(PTP,NTP/SNTP等)及各种报警信息,系统对各种配置信息进行自动保存,具有主备功能,一台母钟故障自动切换到备用母钟,可接多台二级母钟。


1) 外参考输入信号包括一路卫星信号,两路IRIG-B(DC)信号(电信号或者光纤),PTP/NTP网络输入等;

2) 卫星选择功能:具有六种选择,分别为GPS北斗混合授时,GPS&GLONASS混合授时,北斗GLONASS混合授时,单GPS授时,单北斗授时,单GLONASS授时,满足客户对卫星信号的各种授时需求;

3) 工作模式:包括自动模式,手动模式,守时模式等三种模式,其中自动模式表示优先选择卫星信号,然后选择IRIG-B信号,最后选择PTP/NTP网络授时信号;手动模式表示由用户手动选择外部参考;守时模式表示不接收外部参考,使用设备内部振荡器进行守时;

4) 系统设置功能:用户通过按键对波特率、时区,延迟等进行设置;

5) 输出IRIG-B交直流信号,输出RS232C串口,1PPS,1PPM,1PPH等;

6) PTP/NTP网络授时功能;

7) 干接点报警功能:具有5个报警功能,分别为故障报警,失步报警,卫星报警,IRIG-B(1)报警,IRIG-B(2)报警,PTP/NTP报警,电源1报警,电源2报警;

8) 自动保存各种配置状态,完全满足各种客户需求。

产品特点

a) 性价比高,应用广泛;

b) 授时精度高;

c) 完全保证数据安全性,可全设置同一个网段或者不同网段,支持多种流行的时间发布协议;

d) 多种授时接口输出,可自由组合,最多可同时输出120组授时接口;

e) 整体功耗小,采用无风扇设计,运行可靠稳定。

典型应用

1) 计算机网络、计算机应用系统、流程控制管理系统;

2) 电力厂(站)和电网中心调度的时间统一系统及各种时间显示屏;

3) 电子商务系统、B2B网上系统以及数据库的保存及维护等系统;

4) 广电、金融、移动通信、石油、电力、交通、工业以及国防等领域。

技术指标

输入信号

多模接收机可选

卫星

GPS、北斗、GLONASS

定时精度

≤30ns

跟踪灵敏度

-160dBm

多模天线可选

数量

1套

形状

蘑菇头

线长

30米

物理接口

BNC

支架

蘑菇头安装支架

IRIG-B(DC)

路数

2路

电平

RS422/485(可选光纤输入)

标准

IEEE1344

物理接口

绿色螺钉端子

PTP/NTP(可选)

路数

1路

物理接口

RJ45

支持协议

IEEE 1588V2,NTP/SNTP等

输出信号

IRIG-B(DC)(可选)

路数

5路(可选光纤输出)

电平

RS422/485

标准

IEEE1344

同步精度

≤100ns

物理接口

绿色螺钉端子

IRIG-B(AC)(可选)

路数

5路(可扩展多路)

电平

600欧姆平衡输出

标准

IEEE1344

同步精度

≤10us

物理接口

绿色螺钉端子

NTP输出(可选)

路数

1路(可扩展多路)

物理接口

RJ45

授时精度

1-10ms

支持协议

NTP v1.v2.v3&v4(RFC1119&1305),SNTP(RFC2030),SNMP,IPV4、IPV6、IPv4/IPv6 Hybrid,SSH/SCP,MD5(RFC1321),Telnet(RFC854),NTP Unicast,Broadcast,Multicast,DHCP (RFC2131),HTTP/SSL/HTTPS(RFC2616),802.11b/g/n,Telnet,UDP,TCP,FTP,NFS,PPTP/VPN等

用户容量

支持数万台客户端

吞吐量

4000次/秒

PTP授时(可选)

路数

1路(可扩展多路)

物理接口

RJ45

支持协议

IEEE 1588V2

授时精度

30ns(背靠背测试)

串口TOD

路数

10

接口

RS485/422

物理接口

绿色螺钉端子

1PPS脉冲信号

路数

1路

电平

TTL

同步误差

≤30ns

物理接口

BNC

RS232C串口

路数

1路

电平

RS232C

波特率(可设置)

1200/2400/4800/9600/14400/19200/38400/57600/115200 bit/s

串口格式

电力常用语句

物理接口

DB9

继电器报警

故障报警

绿色螺钉端子

失步报警

绿色螺钉端子

卫星报警

绿色螺钉端子

IRIG-B(1)报警

绿色螺钉端子

IRIG-B(2)报警

绿色螺钉端子

PTP/NTP报警

绿色螺钉端子(可选)

电源1报警

绿色螺钉端子

电源2报警

绿色螺钉端子

环境特性

工作温度

0℃~+50

相对湿度

≤90%(40℃)

存储温度

-30℃~+70

供电电源

交直流 220V±10% 50Hz±5%,功率小于30W(可选双电源冗余配置)

机箱尺寸

4U,19″标准机箱(上机架)482mm(宽)x300(深)x176mm(高)

选件

铷原子振荡器,避雷器,定做天线电缆(50米、80米、100米等),

1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,光纤信号,各种电力输出信号扩展输出路数,定制宽温度范围的产品,根据客户要求定做类似产品。


产品分类:GPS时钟系统 子母钟系统

资料下载
SYN6182型中心母钟.pdf
176.7KB下载
