《SYN4629型GPS北斗双模-CPCI授时卡》视频

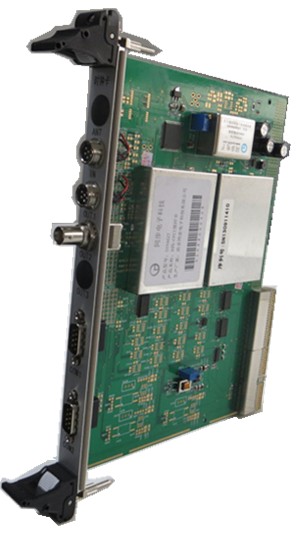

SYN4629型GPS北斗双模-CPCI授时卡
编号 : SYN462920190426
规格 : 板卡
材质 : FR-4
颜色 : 绿色
品牌 : 同步天下
型号 : SYN4629
销量 : 66
商城价 :
8000.00
库存量 :
1000
购买数量 :
加入购物车  立即购买
北斗授时板卡说明

SYN4629型GPS北斗双模-CPCI授时卡

产品概述

SYN4629型GPS北斗双模-CPCI授时卡是由西安同步电子科技有限公司精心设计、自行研发生产的一款CPCI授时型板卡,接收北斗GPS卫星信号,从北斗GPS地球同步卫星上获取标准时钟信号信息,将这些信息通过串口对计算机进行授时,同时产生1PPS(秒信号)同步脉冲信号,是一款实现时间同步的实用时钟设备。

关键词:北斗授时板卡,双模授时板卡,北斗双模授时卡,双模cpci授时卡

产品功能

a)  接收GPS北斗二代卫星信号,输出精确的北京时间时、分、秒及年、月、日等。

b)  输出串口时间信息。北斗授时板卡

c)  给PC机校时。

产品特点

a)  高精密,全自动,无人值守,免维护;

a)  对主要电路部分采用金属外壳屏蔽,抗干扰能力强;

b)  功耗小,可靠性高,可长期连续稳定工作。

c)  安装简便:该产品可直接插入计算机(或工控机)的PCI扩展槽。

典型应用

1)  计算机网络、计算机应用系统、流程控制管理系统;

2)  广泛应用于电力、交通、通讯、网络同步、数据同步等需要对时、计时和守时的领域。;

3)  电厂的DCS系统、MIS系统、抄表报价系统及需要时间信息的自动化装置。

技术指标

输入信号

接收机

频点

北斗B1、GPS L1

定时精度

优于30ns

跟踪灵敏度

-160dBm

天线

数量

1

形状

蘑菇头

线长

30

物理接口

BNC

支架

蘑菇头安装支架

10MHz(选件)

波形

正弦

物理接口

航插

幅度

≥5dBm

IRIG-B(DC) (选件)

物理接口

航插

电平

RS422/485/TTL

标准

国军标或者美标

IRIG-B(AC)(选件)

物理接口

航插

电平

600欧姆平衡/非平衡

标准

国军标或者美标

输出信号

RS232C串口

路数

1

电平

RS232C

串口内容

年月日时分秒

物理接口

DB9针形接头

IRIG-B(DC)(选件)

路数

1路(可扩展多路)

输出电平

RS422/485/TTL

同步误差

≤200ns

标准

国军标或者美标

物理接口

航插或者DB9

IRIG-B(AC)(选件)

路数

1路(可扩展多路)

输出电平

600欧姆平衡/非平衡

同步误差

≤10us

标准

国军标或者美标

1PPS脉冲信号

路数

1

电平

TTL

同步误差

≤30ns

物理接口

BNC

环境特性

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

CPCI卡槽5v供电,功耗小于4W

机箱尺寸

标准CPCI  6U板卡(233.35mm X 160mm)(可选3U板卡)

选件

GPS北斗GLONASS多模接收机,恒温晶振OCXO,定位信息输出,避雷器,定做天线电缆(50米、80米、100米等),1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,定制宽温度范围的产品,根据客户要求定做类似产品。

相关产品选型指南

型号名称

输入信号

输出信号

电源

尺寸

SYN4601型GPS-PCI授时卡

GPS

1路串口,1路1PPS

PCI插槽+5V供电,功耗小于2W

标准PCI接口: 175(长)×107mm(高)×(厚)21mm

SYN4603型北斗-PCI授时卡

北斗

SYN4605型CDMA-PCI授时卡

CDMA

SYN4607型B码-PCI授时卡

IRIG-B码

SYN4609型GPS北斗双模-PCI授时卡

GPS北斗

SYN4611型GPS-PCIe授时卡

GPS

1路串口,1路1PPS

PCIe插槽+5V供电,功耗小于2W

标准PCIe接口: 175(长)×107mm(高)×(厚)21mm

SYN4613型北斗-PCIe授时卡

北斗

SYN4615型CDMA-PCIe授时卡

CDMA

SYN4617型B码-PCIe授时卡

IRIG-B码

SYN4619型GPS北斗双模-PCIE授时卡

GPS北斗

SYN4621型GPS-CPCI授时卡

GPS

1路串口,1路1PPS

CPCI插槽+5V供电,功耗小于4W

标准CPCI 6U板卡(233.35mm X 160mm)(可选3U板卡)

SYN4623型北斗-CPCI授时卡

北斗

SYN4625型CDMA-CPCI授时卡

CDMA

SYN4627型B码-CPCI授时卡

IRIG-B码

SYN4629型GPS北斗双模-CPCI授时卡

GPS北斗

选件

恒温晶振OCXO,銣钟,定位信息输出,避雷器,定做天线电缆(50米、80米、100米等),1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,定制宽温度范围的产品,根据客户要求定做类似产品。

北斗授时板卡文件下载
SYN4629型GPS北斗双模-CPCI授时卡.pdf
174.12KB下载
