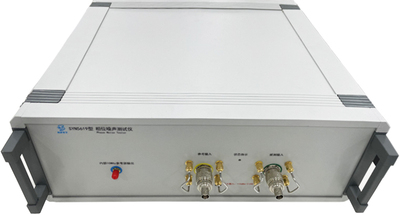

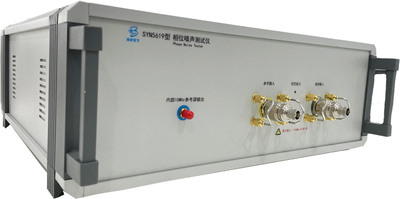

SYN5619型相位噪声分析仪
编号 : SYN561920190329
规格 : 19英寸4U机箱
材质 : 金属
颜色 : 黑色
品牌 : 同步天下
型号 : SYN5619
销量 : 23
价格面议 :
****
产品保证
厂家直销
正品保证
超长质保
无忧售后
以旧换新
高性价比
相位噪声分析仪说明

产品概述

SYN5619型相位噪声分析仪是由西安同步电子科技有限公司精心设计、自行研发生产的一款相位噪声和阿伦方差同时测试的高精度噪声测试仪。采用先进的相位测量技术,几秒以内就出现测试结果,实现图形化用户操作界面。工控键盘与触摸屏均可同时使用,使用操作简单,只需按下开始即可在几秒内进行测试,不需要熟练的技术工程师,就可轻易实现学习和使用。

本相位噪声分析仪实时显示测量结果,结果准确可靠,不需要附加数据处理即阿伦方差计算等软件程序。将精确的相噪和阿伦方差测量成本显著降低,覆盖几乎所有常用的频率源范围,并且带有13位/s的高精度计数器功能。达到-140 dBc/Hz@1 Hz,使其成为分析超低相噪频率源的优选产品。


产品功能

1) 对500kHz-30MHz频率同时进行相噪和稳定度测试。

产品特点

a) 同时测试相噪及稳定度;

b) 支持不同频率的输入和参考的测试;

c) 高度集成,精度高,超低本底;

d) 具有13位/s频率计测量功能;

e) 一键式操作,液晶显示面板,简洁、直观;相位噪声测试仪.jpg

f) 高性价比的解决方案;

g) 无测量的校准要求,节省时间。

典型应用

1) 相控雷达阵、无线电导航系统、自动控制系统等测试;

2) 科研院所等对频率信号的质量要求较高的场合;

3) 在计量部门、高精度振荡器设备生产厂家或使用者。

技术指标

参考和被测信号

路数

各1路输入

物理接口

BNC

频率范围

500kHz~30MHz

1MHz~200MHz(可选)

输入幅度

-5dBm~+20dBm(推荐+5dBm~+15dBm)

输入阻抗

50Ω

*大直流电压

±5V

频偏分析范围

1Hz~100kHz

频率计功能

13位/1s

阿伦方差( 10MHz@0.5Hz BW)

≤1E-10/1ms   (5E-11/1ms(典型值))

≤1E-11/10ms   (5E-12/10ms(典型值))

≤1E-12/100ms   (5E-13/100ms(典型值))

≤1E-13/1s   (5E-14/1s(典型值))

≤5E-14/10s   (1E-14/10s(典型值))

≤1E-14/100s   (5E-15/100s(典型值))

≤5E-15/1000s   (1E-15/1000s(典型值))

≤1E-15/10000s   (1E-16/10000s(典型值))

≤1E-15/100000s   (1E-16/100000s(典型值))

相位噪声( 10MHz@0.5Hz BW)

≤-135dBc/1Hz   (<-145dBc(典型值))

≤-145dBc/10Hz   (<-150dBc(典型值))

≤-155dBc/100Hz   (<-160dBc(典型值))

≤-165dBc/1kHz   (<-170dBc(典型值))

≤-170dBc/10kHz (<-175dBc(典型值))

≤-168dBc/100kHz   (<-175dBc(典型值))

预热时间

不少于30分钟

环境特性

工作温度

15℃~+35℃

相对湿度

≤90%(40℃)

存储温度

-20℃~+50℃

供电电源

交流 220V±10%, 50Hz±5%,功率小于30W

机箱尺寸

4U,19″标准机箱(上机架)482mm(宽)x500(深)x178mm(高)

选件

根据客户要求定做类似产品。

相关产品选型指南

型号

输入信号

测试功能

特色

其他

SYN5104型时间综合参数测试仪

GPS北斗

时间标准源、时差测量,时间准确度、频率准确度、报文准确度,周波测量,温湿度测量,时间记录

可测试绝大多数时间频率信号

4U,19″(上机架)

AC220V,30W

SYN5106型高精度时钟测试仪

GPS北斗

时间标准源、时差测量,时间准确度、频率准确度、计时误差测量

电能表时钟测试

4U,19″(上机架)

AC220V,30W

SYN5301型毫秒表时间检定仪

10MHz参考

检定机械秒表,电子秒表,指针式电秒表,毫秒表,数字式电秒表等等,结合了秒表检定仪、日差测量仪/校表仪、指针式电秒表检定仪、标准时间间隔发生器等4种功能

精度高,功能强大

3U,19″(上机架)

AC220V,30W

SYN5301A型秒表检定夹具

控制电信号

检定机械秒表、电子秒表,以及各种计时器等夹具

灵活方便,自动化高

模块(360x110x140mm)

SYN5301C型精密光电转换器


精密激光源一只,高精度光电探测器一只,支架两套

精度高

AC220V电源适配器

SYN5602型电子停车计时收费装置检定仪

GPS北斗

可同时对1~18台电子停车计时收费表(咪表)或停车场电子计时收费装置进行检定

指标均优于JJG1010-2013《电子停车计时收费表》国家计量检定规程的各项要求

便携式手提箱

交流 220V±10%

SYN5603型GPS时间(事件)记录仪

GPS

3路脉冲信号时间记录

准确度高

1U,19″(上机架)交流 220V±10%

SYN5605型多通道时间间隔测量仪

参考10mhz

同时测量36路脉冲信号

精度高,多路同时测量

3U,19″(上机架)交流 220V±10%

SYN5605A型数字式时间间隔测量仪

参考10mhz

测量1路或者2路脉冲信号时差

高精度时间间隔测量

3U,19″(上机架)交流 220V±10%

SYN5605C型 时间相关单光子计数系统

参考10mhz

同时测量多路脉冲

ps量级精度

3U,19″(上机架)交流 220V±10%

SYN5607型相位计


相位差测量0° to 360° or ±180°

精度0.1°

3U,19″(上机架)交流 220V±10%

SYN5608型数字相位标准器


输出两路可调的高精度相位、超宽电压幅度、超低失真度的正弦波

精度0.1°

3U,19″(上机架)交流 220V±10%

SYN5610型脉冲信号发生器

参考10mhz

单通道,双通道输出

精度高

4U,19″标准机箱

SYN5619型相位噪声分析仪


对500kHz-30MHz频率同时进行相噪和稳定度测试

≤1E-13/1S   (5E-14/1s(典型值))

1Hz@5MHz<-140dBc             (<-145dBc(典型值))

4U,19″标准机箱

选件

GPS北斗双模接收机,恒温晶振OCXO,銣钟,避雷器,定做天线电缆(50米、80米、100米等),扩展输出路数,PTP测量,NTP测量,4u标准机箱,网络光电转换套件,根据客户要求定做类似产品。定制宽温度范围的产品,根据客户要求定做类似产品,各产品特性具体参照相关宣传资料。

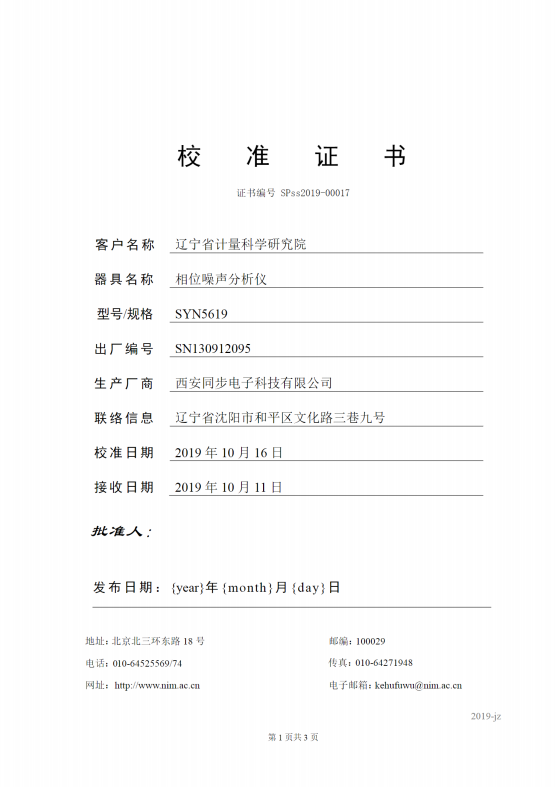

中国计量院校准证书



产品分类:时频测试仪

相位噪声分析仪文件下载
SYN5619型相位噪声分析仪.pdf
232.97KB下载
JJG 721-2010相位噪声测量系统检定规程.pdf
4.15MB下载
