SYN5805&06&07&08&09型数字式存储示波器
编号 : SYN580520190332
规格 : 便携式机箱
材质 : 塑料
颜色 : 蓝色
品牌 : 同步天下
型号 : SYN5805&06&07&08&09
销量 : 66
价格面议 :
****
产品保证
厂家直销
正品保证
超长质保
无忧售后
以旧换新
高性价比

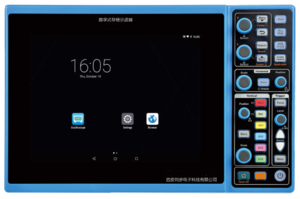

SYN5805&06&07&08&09型数字式存储示波器


SYN5805&06&07&08&09型数字式存储示波器是一款便携式智能数字式存储示波器,最大带宽300MHz,最高实时采样率2GSa/s,存储深度最大达280Mpts,最多拥有4个模拟通道,波形捕获率最高达270,000 帧/秒,采用高灵敏度的数字触发系统,支持多种串行总线触发和解码,具备丰富的测量和数学运算功能,标配数字滤波模块,配有丰富通信端口,配置800*600分辨率的8英寸工业电容触控屏与高度集成控制面板,是一款功能全面、高实用性、智能化的数字式存储示波器。

产品功能

1) 最高300MHz带宽、280Mpts存储深度;

2) 丰富多样的触发功能;SYN5805&06&07&08&09型数字式存储示波器1.png

3) 8英⼨⼤屏,触控与按键结合的便捷操作;

4) 7500mAh超⼤锂电池,⻓达5⼩时连续⼯作;

5) ⽀持视频录制并内置8G存储容量;

6) 标配⾼低通硬件数字滤波和分段存储;

7) 内置硬件频率计和通道标签功能;

8) 支持UART/LIN/CAN/I2C/SPI等总线解码;

9) ⽀持Wi-Fi数据实时传输和HDMI⾼清显⽰;

10) ⽀持256级灰度显⽰和⾊温显⽰;SYN5805&06&07&08&09型数字式存储示波器2.png

11) ⼀键快速保存。

产品特点

a) 强⼤的Android系统,反应更快,操作更流畅;

b) 便捷的软键盘,⽀持中⽂,告别繁琐旋钮输⼊。

典型应用

1) 教育培训、汽车电子、电子工厂开发、电子仪器维修和科研技术工程等。

技术指标

型号

SYN5805

SYN5806

SYN5807

SYN5808

SYN5809

带宽

100MHz

100MHz

150MHz

200MHz

300MHz

模拟通道数

2

4

2

2

上升时间

(单通道)

≤3.5ns

≤3.5ns

≤2.3ns

≤1.16ns

最大波形捕获率

80000wfm/s(单通道)

270000wfm/s(单通道)

存储深度

28Mpts(单通道)

280Mpts(单通道)

实时采样率

1G Sa/s

2G Sa/s

输入阻抗

1MΩ±1%||14.5pF±3pf

1MΩ±1%||14.5pF±3pf

直流增益精度

<±2%(1MΩ输入)

5mV/div~10V/div;<±3%

2mV/div;<±4%

垂直刻度系数

1mV/div~10V/div(1MΩ输入)

1mV/div~10V/div(1MΩ输入)

1mV/div~1V/div(50MΩ输入)

通道间隔离度

≥40dB(100:1)

>40dB(≤100MHz)

>35dB(>100MHz)

最大输入电压

CAT I 300V(1MΩ输入)

CAT I 300Vrms,400Vpk(1MΩ)

5Vpk(50Ω)

水平时基

2ns/div~1ks/div

1ns/div~1ks/div

滤波

20MHz、高通、低通

垂直分辨率

8位

输入耦合

DC/AC/GND

延迟时间范围

-14格~14ks

时基精度

±20ppm

采样模式

正常、平均、峰值、包络

触发类型

边沿、脉宽、逻辑、视频、超时、斜率、矮脉冲(欠幅)、N边沿

光标类型

水平光标、垂直光标、十字光标

波形数学

加、减、乘、除、FFT

自动测量

31项,其中任何事件可在屏幕上最多显示10项。周期、频率、上升时间、下降时间、延迟、正占空比、负占空比、正脉冲宽度、负脉冲宽度、突发脉冲宽度、正向超调、负向超调、相位、峰峰值、幅值、高值、低值、最大值、最小值、有效值、均方根值、平均值、周期平均值

接口

WiFi、LAN/HDMI/USB ost、USB Device、Trigger Out

电源

12V DC,适配器100~240AC,50/60Hz,功率<60W

电池

7500mAH,续航可达5小时

总线解码

支持UART/LIN/CAN/I2C/SPI等多种串行总线触发与解码

显示及存储

8英寸,TFT-LCD,800*600分辨率,内置存储8G

工作环境

温度0℃~45℃,湿度5%~85%,高度<3000米

尺寸

280*180*50mm(长*宽*高)

重量

1.4Kg(不含电池)

选件

可选高压差分探头、电流探头、高压探头、交直流电流探头、1553B和429总线解码等
