SYN4632型PCIe时钟同步卡介绍

产品概述

SYN4632型PCIe时钟同步卡是西安同步电子科技有限公司研发生产的一款通过PCIe总线为计算机、工控机等操作系统提供高精度软硬件时钟的同步卡。该时钟同步卡采用流水线自动化贴片生产,使用FPGA+ARM框架设计,接收GPS/北斗/PTP/交直流IRIG-B码/CDMA/1PPS/10MHz等外部参考信号,输出各种时间频率信号,并提供高精度时间戳函数和精密延迟函数,用户只需调用API函数即可获得精准时间,可对任意时刻发生事件进行时间戳记录,该板卡可满足不同用户对高精准时间的需求。

该时钟同步卡内置高精度守时时钟源,当外部参考无效时仍然可以提供高精度授时服务。并配套提供Windows/Linux校时管理软件和各种操作系统的API驱动,完全实现高精度操作系统应用程序授时,用户任何时候通过调用时间戳函数可获得精密时间戳,具有兼容性强,接口丰富、精度高、稳定性好、功能强、无积累误差、不受地域气候等环境条件限制、性价比高、操作简单、免维护等特点。

产品功能

a) 支持PCIE总线授时,时间精度优于5us;

b) 提供高精度时间戳功能,方便用户随时对数据或事件打时间戳;

c) 外参考失锁后依靠内置高精度时钟守时;pcie时钟同步卡

d) 支持即插即用(Plug and Play);

e) 提供精密延迟函数;

f) Windows/Linux 32位/64位驱动,提供API函数接口;

g) 提供windows/Linux上位机校时软件,对计算机进行自动校时;

h) 可在PCIe总线上提供多种中断信号;

i) PCIe总线提供时间信息,GPS、BD卫星颗数,板卡同步状态等信息;

j) 输出1PPS和串口TOD(NEMA0183中GPRMC语句,带经纬度定位信息);

k) 支持国产操作系统及国产CPU。

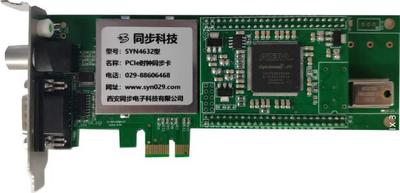

产品特点2U PCIe时钟同步卡.jpg

a) 高精密,全自动,无人值守,免维护;

b) 对主要电路部分采用金属外壳屏蔽,抗干扰能力强;

c) 功耗小,可靠性高,可长期连续稳定工作;

d) 安装简便:该产品可直接插入计算机(或工控机)的PCIe扩展槽。

典型应用

1) 计算机网络、计算机应用系统、流程控制管理系统;

2) 广泛应用于电力、交通、通讯、网络同步、数据同步等需要对时、计时和守时的领域;

3) 计算机时间同步,数据同步采集,天文测量和大地测量等需对时领域;

4) 广泛应用于电力、金融、通信、交通、广电、安防、石化、冶金、水利、国防、医疗、教育、政府机关、IT等领域;

5) 可广泛应用于各种仪器仪表、DVB、DAB、CMMB、Wimax、CDMA等系统对时间频率要求苛刻的领域;

6) 可方便应用于具有高精度时间同步需求的工业控制、交通电力、遥测遥控等领域中的计算机应用系统。

技术指标

输入信号

GPS北斗接收机

频点

L1,B1

定时精度RMS

优于30ns

跟踪灵敏度

-160dBm

GPS北斗天线

数量

1套蘑菇头30米天线

其他参考(选件)

PTP/IRIG-B(DC/AC)/1PPS/10MHz/CDMA

输出信号

PCIE总线

接口

PCIe X1(兼容X4/X8/X16)

同步精度

优于5us

中断

标配:10PPS

选件:20PPS/40PPS/100PPS/1000PPS

数据

时间信息,GPS、BD卫星颗数,板卡同步状态等信息

驱动

提供标准Windows/Linux32位/64位驱动

包括Windows10/8.1/8/7/Vista/XP,Server2016/2012/2008/2003/2000/NET4.0/ME/98等操作系统,Linux包括ubuntu/centos/优麒麟/中标麒麟/银河麒麟等常用版本。

API函数

提供二次开发时间戳及校时函数库(API函数接口)

提供精密延迟函数(精度1us)

时间精度

基于Windows系统的典型值1us(rms)

分辨率<1ns

RS232C串口

1路DB9,RS232C电平,年月日时分秒地理位置信息

脉冲信号

标配:1PPS

选件:1PPM/1PPH/20PPS/40PPS/100PPS/1000PPS

其他信号(选件)

10MHz/PTP/NTP/IRIG-B码/1PPS/TOD

内置时钟

标配:高精度温补晶振

选件:高精度恒温晶振或者铷原子钟

软件及源码

提供Windows/Linux校时软件及多种编程平台源码

提供Windows时间戳函数及精密延迟函数

环境特性

工作温度

标配:0℃~+70℃

选件:-40℃~+85℃

相对湿度

≤90%(40℃)

存储温度

-40℃~+85℃

供电电源

PCIe插槽+3.3v,﹢12v供电,功耗小于6W

MTBF

≥100000小时

板卡尺寸

(标配)3U标准PCIe接口: 175(长)×107mm(高)×(厚)21mm

(可选)2U标准PCIe接口: 160(长)×80mm(高)×(厚)21mm

软件证书:

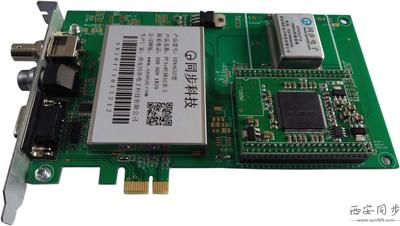

3U PCIe板卡尺寸.jpg

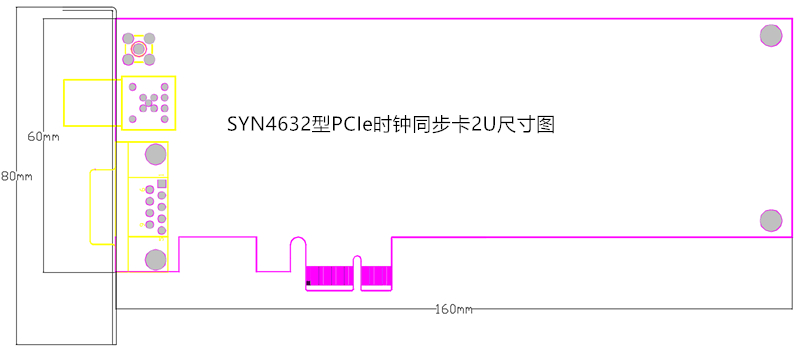

2U PCIe板卡尺寸.jpg


产品分类:cPCIe授时卡


选择PCI/PCIe授时卡注意9点

经常会遇到部分工程师不知道如何选择PCIe授时卡,根据多年从业经验,给大家总结了选择PCIe授时卡应该注意的9个要点,希望对工程师朋友有帮助。

1、PCIe授时卡授时精度足够高

PCIe授时卡主要是用PCIe总线授时,总线中断一般可以做到ns量级精度,用户读取时间精度一般比较高,常规在10us量级,当然精度越高越好,目前同步天下授时卡可以做到5us甚至更高达1us典型值。

2、PCIe授时卡提供的时间函数是否丰富

PCIe授时卡一般厂家都会提供一个简单的授时程序,给系统校时,但是这个对于绝大多数用户来说不是很方便,尽量选择可以提供精密时间戳函数和精密延迟函数的PCIe授时卡,精密时间戳函数方便用户对采集的数据随时打时间戳做记录分析,精密延迟函数方便用户对有些需要严格控制的事件进行延迟操作。

3、PCIe授时卡是否提供各种调用函数源代码

PCIe授时卡一般会提供简单的授时程序,这个对于很多需要深度开发的用户来说就不是很方便,尽量选择提供各种丰富函数源代码的厂家,这样后期开发会事半功倍。

4、PCIe授时卡内置晶振的选择

一般PCIe授时卡标配多半是温补晶振TCXO,高精度温补晶振准确度大概是5E-7,也可以根据需要选择恒温晶振OCXO,准确度是3E-8左右,如果指标更高,可以选择铷原子钟,准确度是5E-11左右,主要区别就是在没有外参考的情况下守时精度区别,其他基本是一样使用的;

5、PCIe授时卡是否有多种外参考输入

就是PCIe板卡获取时间源的方式越多越好相互冗余设计,比如目前常用的外部参考有GPS北斗卫星信号/IRIG-B码信号/PTP/NTP/1PPS/10MHz等,当然外参考增加会导致成本和技术难度大幅提高,用户可以根据实际情况选择。

6、PCIe授时卡驱动是否丰富

对于一个严格依赖于操作系统工作的时钟板卡来说,当然是支持的操作系统越多越好,目前支持的主流操作系统由Windows和Linux两大类,最好提供Windows/Linux32位/64位驱动,包括Windows10/8.1/8/7/Vista/XP,SERVER 2016/2012/2008/2003/2000/NET4.0/ME/98等操作系统,Linux包括ubuntu,centos,优麒麟,中标麒麟,银河麒麟等常用版本,随着国产化程度提高尽量选择支持国产操作系统及CPU的时钟板卡。

7、PCIe授时卡输出时间频率信号是否丰富

PCIe授时卡主要是用PCIe总线授时的,因此一般用户对于输出信号要求不多,对于特殊用户来说就要特别留意输出信号的种类,一般包括10MHz/1PPS/IRIG-B/PTP/NTP/TOD等等,根据需要选择。

8、PCIe授时卡尺寸选择

PCIe授时卡一般有全高和半高两种尺寸,用户要确定好尺寸,全高一般功能会更加丰富一些,半高因为尺寸有限功能会相对少一些,根据实际需要选择。

9、PCIe授时卡厂家是否有实力

厂家是否有实力首先要从经营年限看,时间越长一般越好,再从专业角度看,如果一直在时间频率专业搞研发做产品,那就说明比较专业,再从注册资本看,资金越多越有保证。



以上9点就是经过长期观察总结的选择PCIe授时卡需要注意的问题,希望对各位工程师有帮助。
