产品概述

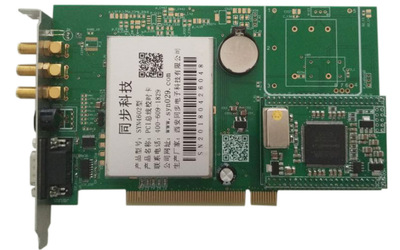

SYN4602型PCI时钟同步卡是西安同步电子科技有限公司研发生产的一款通过PCI总线为计算机、工控机等操作系统提供高精度软硬件时钟的同步卡。该时钟同步卡采用流水线自动化贴片生产，使用FPGA+ARM框架设计，接收GNSS/PTP/IRIG-B码(DC/AC)/4G-LTE/1PPS/10MHz/TOD等外部参考信号，输出各种时间频率信号，并提供高精度时间戳函数和精密延迟函数，用户只需调用API函数即可获得精准时间，可对任意时刻发生事件进行时间戳记录，该板卡可满足不同用户对高精准时间的需求。
该时钟同步卡内置高精度守时时钟源，当外部参考无效时仍然可以提供高精度授时服务。并配套提供Windows/Linux/VxWorks等操作系统校时管理软件和各种API驱动，完全实现高精度操作系统应用程序授时，用户任何时候通过调用时间戳函数可获得精密时间戳，具有兼容性强，接口丰富、精度高、稳定性好、功能强、无积累误差、不受地域气候等环境条件限制、性价比高、操作简单、免维护等特点。
关键词：授时卡，pcie授时板卡，时钟同步卡，时统卡
产品功能
a) 支持PCI总线授时，时间精度优于10us；
b) 提供高精度时间戳功能，方便用户随时对数据或事件打时间戳；
c) 外参考失锁后依靠内置高精度时钟守时；
d) 支持即插即用（Plug and Play）；
e) 提供精密延迟函数；
f) Windows/Linux/VxWorks等驱动，提供API函数接口；
g) 提供windows/Linux/VxWorks等上位机校时软件，对计算机进行自动校时；
h) 可在PCI总线上提供多种中断信号；
i) PCI总线提供时间信息，GPS、BD卫星颗数，板卡同步状态等信息；
j) 输出1PPS和串口TOD（NEMA0183中GPRMC语句，带经纬度定位信息）；
k) 支持国产操作系统及国产CPU。
产品特点
a) 高精密，全自动，无人值守，免维护；
b) 对主要电路部分采用金属外壳屏蔽，抗干扰能力强；
c) 功耗小，可靠性高,可长期连续稳定工作；
d) 安装简便：该产品可直接插入计算机（或工控机）的PCI扩展槽。
典型应用
1) 计算机网络、计算机应用系统、流程控制管理系统；
2) 广泛应用于电力、交通、通讯、网络同步、数据同步等需要对时、计时和守时的领域；
3) 计算机时间同步，数据同步采集，天文测量和大地测量等需对时领域；
4) 广泛应用于电力、金融、通信、交通、广电、安防、石化、冶金、水利、国防、医疗、教育、政府机关、IT等领域；
5) 可广泛应用于各种仪器仪表、DVB、DAB、CMMB、Wimax、CDMA等系统对时间频率要求苛刻的领域；
6) 可方便应用于具有高精度时间同步需求的工业控制、交通电力、遥测遥控等领域中的计算机应用系统。
技术指标
输入信号 | GPS北斗接收机 | 频点B1，L1，定时精度≤30ns RMS，定位精度：2.5m CEP |
1套30米蘑菇头，含安装支架 |
其他参考（选件） | GNSS/IRIG-B(DC/AC)/NTP/PTP/4G-LTE/10MHz/1PPS/TOD等 |
输出信号 | PCI总线 | 接口 | PCI X1（兼容X4/X8/X16） |
同步精度 | 优于10us |
数据 | 时间信息，GPS、BD卫星颗数，板卡同步状态等信息 |
驱动 | 标配：Windows32位/64位驱动，包括Windows10/8.1/8/7/Vista/XP，Server2016/2012/2008/2003/2000/NET4.0/ME/98等操作系统。 选件：Linux/VxWorks |
API函数 | 提供二次开发时间戳及校时函数库（API函数接口） 提供精密延迟函数（精度1us） |
时间精度 | 基于Windows系统的典型值5us（rms） 分辨率＜1us |
RS232C串口 | 1路DB9，RS232C电平，年月日时分秒地理位置信息 |
1PPS信号 | TTL信号输出 |
其他信号（选件） | 10MHz/PTP/NTP/IRIG-B码/1PPS/TOD |
内置时钟 | 标配：高精度温补晶振 选件：高精度恒温晶振、铷原子钟、驯服恒温晶振或者铷原子钟 |
软件及源码 | 提供Windows/Linux校时软件及多种编程平台源码 提供Windows时间戳函数及精密延迟函数 |
环境特性 | 工作温度 | 标配：0℃～＋70℃；选件：-40℃～＋85℃ |
相对湿度 | ≤90%（40℃） |
存储温度 | -40℃～＋85℃ |
供电电源 | PCI插槽+5v供电，功耗小于6W |
MTBF | ≥100000小时 |
尺寸 | 4U标准PCI接口：175mm(长)*107mm(高)*21mm(厚) |
选件说明
选件号 | 项目 | 内容 |
选件001 | 多模GNSS | 支持北斗(含北斗三号)/GPS/GLONASS/Galileo/QZSS/SBAS 定时精度：≤20ns RMS；定位精度：≤1m CEP |
选件002 | 多模GNSS | 支持北斗(含北斗三号)/GPS/GLONASS/Galileo 定时精度：≤5ns RMS；定位精度：≤1.5m CEP |
选件003 | 多模GNSS | 支持北斗(含北斗三号B3频点)/GPS/GLONASS/Galileo 定时精度：≤20ns RMS；定位精度：≤1.5m CEP |
选件004 | 单北斗接收机 | 仅支持北斗导航卫星信号(含北斗二号和北斗三号)B1I/B1C/B2a 定时精度：≤20ns RMS；定位精度：≤1.2m CEP |
选件005 | 避雷器 | 天馈线避雷器 |
选件006 | 天线线缆 | 50米 |
选件007 | 天线线缆 | 80米 |
选件008 | 天线线缆 | 100米 |
选件009 | 天线线缆 | 150米 |
选件010 | 天线线缆 | 200米 |
选件011 | PTP输入 | 外参考IEEE1588外参考输入 |
选件012 | gPTP输入 | 外参考IEEE1588和IEEE802.1AS外参考输入 |
选件013 | IRIG-B(DC)输入 | 外参考RS485/422输入 |
选件014 | IRIG-B(AC)输入 | 外参考IRIG-B(AC)输入 |
选件015 | IRIG-B码标准 | 国军标2991A-2008或者IEEE1344 |
选件016 | 1PPS输入 | 1PPS外参考输入 |
选件017 | TOD输入 | 串口时间信息TOD结合1PPS外参考输入使用 |
选件018 | 10MHz输入 | 外参考10MHz输入 |
选件019 | 4G-LTE输入 | 外参考4G-LTE信号输入 |
选件020 | 内部时基 | 高精度恒温晶振，准确度≤5E-8；守时≤5ms/天 |
选件021 | 内部时基 | 带驯服高精度恒温晶振，准确度≤1E-12/天；守时≤10us/第一天 |
选件022 | 内部时基 | 高精度铷原子钟，准确度≤5E-11；守时≤10us/天 |
选件023 | 内部时基 | 带驯服高精度铷原子钟，准确度≤1E-12/天；守时≤1us/第一天 |
选件024 | NTP输出 | 1路NTP电口输出 |
选件025 | PTP输出 | 1路PTP电口输出 |
选件026 | IRIG-B(DC）输出 | 可选RS422/DCLS输出 |
选件027 | IRIG-B(AC)输出 | 可选平衡/非平衡输出 |
选件028 | 10MHz输出 | 可选正弦/方波输出 |
选件029 | 1PPS输出 | 可选RS422/TTL输出 |
选件030 | 1PPM输出 | 可选RS422/TTL输出 |
选件031 | 1PPH输出 | 可选RS422/TTL输出 |
选件032 | XPPS输出 | 0～1MHz某个频点输出 |
选件033 | 线缆 | 定制各种输入输出线缆 |
选件034 | 国产化 | 全国产化 |
选件035 | 无参考授时 | 无参考输入手动设置初始时间 |
选件036 | 串口语句 | 增加专用语句GGA或者ZDA，含经纬度高度等 |
选件037 | Linux驱动 | Linux32位/64位驱动，包括ubuntu/centos/优麒麟/中标麒麟/银河麒麟等常用版本 |
选件038 | VxWorks驱动 | VxWorks 5.5/6.8 |
选件038 | 工作温度 | 定制宽温设备-40℃～＋85℃ |
