SYN5637型高精度频率计数器(60GHz)
收藏
编号 : SYN563720190332
规格 : 便携式机箱
材质 : 铝合金
颜色 : 白色
品牌 : 同步天下
型号 : SYN5637
销量 : 698
价格面议 : ****
产品保证
厂家直销
正品保证
超长质保
无忧售后
以旧换新
高性价比

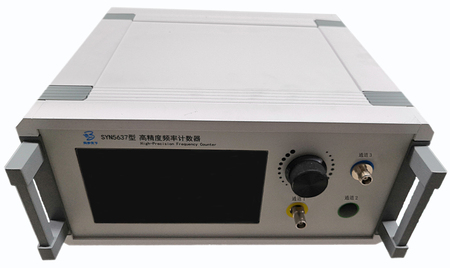

SYN5637型高精度频率计数器

产品概述

SYN5637型高精度频率计数器是西安同步电子科技有限公司自行研发生产的一款能精准测量信号频率的高性价比频率测试仪器。该频率计采用7寸大触摸屏设计,标配恒温晶振,可选高稳恒温晶振和铷原子钟,频率测量分辨率最高12位/秒和15位/1000s,测量频率可达60GHz,具有高精度功率计功能。

该计数器能够对平均值、最大值、最小值、峰峰值等参数进行测量,并绘制频率趋势图和直方图,整机具有性能稳定, 功能齐全,测量精度高,测量范围宽,灵敏度高和使用方便等特点,是一款高性价比频率测量仪器,在工业生产、科研计量、电子信息装备、雷达、通信等领域有着广泛的用途。

产品功能

1) 频率测量分辨率最高12位/秒;

2) 测量频率可达60GHz;

3) 可测试平均值、最大值、最小值、峰峰值等;

4) 多种数据通信接口;SYN5637型高精度频率计数器.jpg

5) 可选语音播报功能;

6) 可选外部GNSS信号输入;

7) 直观的数据分析和图形显示。

产品特点

a) 精度高、高性价比;

b) 功能齐全、性能可靠;

c) 测量范围宽,灵敏度高;

d) 7寸大触摸屏设计,操作方便。

典型应用

1) 计量检测校准部门及科研院所等;

2) 雷达设备测量、通信设备测量;

3) 晶体振荡器元器件性能测试;

4) 电子产品生产线测试及外场维护、检修。

技术指标

频率范围

通道1

通道2

1mHz~300MHz

0.1mHz~350MHz(选件)

0.1mHz~400MHz(选件)

通道3

3GHz、6GHz、18GHz、27GHz、40GHz、60GHz(选件)

阻抗耦合

通道1,通道2

50Ω/1MΩ, AC

通道3

50Ω, AC

最高分辨率

12位/1s

13位/10s

14位/100s

15位/1000s

阿仑方差

5E-11/1s

5E-12/10s

5E-13/100s

5E-14/1000s

最小输入灵敏度

25mVrms

最大输入电平

+20dBm

闸门时间

1ms~100000s,步进1μs

测量功能

频率、周期、输入功率最大值/最小值/峰峰值

统计功能

平均值、标准偏差、频率偏差、最大值、最小值、峰峰值、阿仑方差,趋势图和直方图

功率测量范围

-50dBm~+20dBm

功率测量精度

±2dBm

内部时基

输出频率

10MHz

恒温晶振

开机特性≤1E-8

频率准确度≤3E-8(出厂设置)

老化率≤5E-10/日,老化率≤5E-8/年

秒稳定度≤3E-11/s

高稳晶振(选件)

频率准确度≤1E-8(出厂设置)

老化率≤5E-10/日,老化率≤5E-8/年

秒稳定度≤1E-11/s

铷原子钟(选件)

频率准确度≤5E-11(出厂设置)

老化率≤5E-12/日,≤5E-11/月

秒稳定度≤5E-11/s,≤2E-11/10s

外部参考输入

输入频率

10MHz

电平

1dBm~15dBm

物理接口

BNC

数据通信

USB通信、DB9串口通信、RJ45网络通信

环境特性

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

交流 220V±10%, 50Hz±5%,功率小于15W

机箱尺寸

便携式机箱(上机架)320mm(宽)x280(深)x140mm(高)

选件

根据客户要求定做类似产品。

选件说明

选件号

项目

内容

选件001

通道1、2频率

0.1mHz~350MHz

选件002

通道1、2频率

0.1mHz~400MHz

选件003

通道3最大频率

3GHz

选件004

通道3最大频率

6GHz

选件005

通道3最大频率

18GHz

选件006

通道3最大频率

27GHz

选件007

通道3最大频率

40GHz

选件008

通道3最大频率

60GHz

选件011

内部时基

高稳恒温晶振

选件012

内部时基

高精度铷钟

选件013

供电

交流供电+低压DC供电

选件014

供电

内置锂电池+充电器

选件015

并联输入

前面板被测信号从后面板并联输入

选件016

GPIB接口

增加GPIB接口套件

选件017

上架套件

增加上架套件

选件018

双互锁套件

增加双互锁套件

选件019

无源探头

100MHz无源探头

选件020

无源探头

500MHz无源探头

选件021

分析软件

时间频率分析软件

选件022

卫星输入

GNSS卫星信号输入驯服内部时钟,并输出1PPS

选件023

仪表箱

专用仪表箱







产品分类:频率计数器


选择频率计应该注意这9点



经常会遇到部分计量人员不知道如何选择频率计,根据多年从业经验,给大家总结了选择频率计应该注意的9个要点:内置时钟选择,大尺寸触摸屏设计,测量功能,测量范围,测量分辨率,测量闸门范围,性价比和厂家等,希望对计量检测行业的朋友有帮助。

1、频率计内置时钟的选择

频率计**内置恒温晶振OCXO,并且准确度越高越好,国外长期标配频率计皆为温补晶振,指标在5E-7左右,恒温晶振一般比温补晶振高一两个数量级,测量一般电子产品准确度恒温晶振就够用了,因此建议尽量选择恒温晶振。国外频率计的恒温晶振一般作为选件,价格要高出几千到一万的价格,都可以买一台国产频率计了。

时间间隔测量准确度=内部晶振频率偏差*TO+固定误差,因此时间间隔越长对晶振准确度要求越高,建议选择的时候优先选择高准确度的恒温晶振。

内部恒温晶振秒稳定度和老化率都是指标也是越高越好,秒稳定度代表内置晶振稳定性,老化率代表晶振随着时间延长准确度变差的速度;

2、频率计是否有大尺寸触摸屏设计

一台测试仪器具有大的触摸屏设计将会使测试工作简单易上手,所见即所得,尽量选择大尺寸的触摸屏,国内外一般厂家只有非触摸屏以及比较小的显示屏,尽量选择7寸以上触摸屏测量仪,显示及操作都是和使用手机一样便捷。

3、频率计测量功能越多越好

尽量选择具有频率、周期、频率比、输入功率最大值/最小值/峰峰值、时间间隔、脉宽、上升时间/下降时间、占空比、相位等测量功能,并兼有强大的数学运算、统计功能,包括平均值、标准偏差、最大值、最小值、峰峰值、累加计数、阿仑方差、频率偏差和瞬时日差等功能的频率计,其中频率偏差和瞬时日差对于经常测量人员来说简直就是福音,不用繁复的计算,可以直接读取结果。

4、频率计测量范围

频率计测量范围越宽越好,尽量选择350MHz以上的频率计,满足绝大多数使用场景,还可以通过选件扩展到几十GHz测量范围,时间间隔测量范围也尽量选择范围宽的,时间间隔范围越宽,应用面积越广,特别是超过86400s的就可以测量一天时间的误差。

5、频率计频率测量分辨率和时间间隔分辨率越高越好

频率计核心指标就是频率测量分辨率,这个当然是越高越好,目前常规的是10位/s,11位/s和12位/s,当然价格能接受的情况下当然选择12位/s。时间间隔测量精度也是越高越好,ps量级目前已经是标准配置。

6、频率计闸门范围越宽越好

频率计闸门时间尽量选择大范围的,毕竟闸门时间长了可以大幅度增加测量位数,比如国内外某些厂家只能测到15位/1000s,条件允许应该选择17位/100000s,因为这个对于铯钟都可以直接比对测试了,相当于一台频标比对设备。

7、频率计性价比

目前国产频率计性价比远远超过国外频率计,目前国内西安同步电子科技有限公司的频率计最低只需要五六千元就可以买到带恒温晶振的频率计,这个价格买国外二手频率计的钱都不够,买国外恒温晶振选件也是不够的。

8、频率计厂家是否有实力

频率计厂家是否有实力首先要从经营年限看,时间越长一般越好,再从专业角度看,如果一直在时间频率专业搞研发做产品,那就说明比较专业,再从注册资本看,资金越多越有保证。


9、频率计通信接口

最近几年流行的测试仪器都是标配USB和LAN网口,因此尽量选择具有这两种功能的频率计,对于日常通信是非常方便的。

以上9点就是经过长期观察总结的选择频率计需要注意的问题,希望对大家有帮助。
