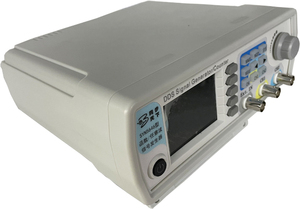

SYN5646型函数/任意波信号发生器
编号 : SYN564620190332
规格 : 便携式机箱
材质 : 铝合金
颜色 : 白色
品牌 : 同步天下
型号 : SYN5646
销量 : 199
价格面议 :
****
产品保证
厂家直销
正品保证
超长质保
无忧售后
以旧换新
高性价比
SYN5646型函数/任意波信号发生器

产品概述

SYN5646型函数/任意波信号发生器是一款按照《JJG 173-2003信号发生器检定规程》研发生产的高性价比多功能信号发生器,可产生正弦波、方波、三角波、脉冲波、以及任意波等多种波形。该信号发生器集函数信号发生器,任意波形发生器,脉冲信号发生器,噪声发生器,频率计,计数器和扫频仪等七种仪表功能于一体。

该信号发生器输出频率范围高达10nHz~60MHz,拥有266MSa/s采样率,装配2.4寸高分辨率彩色液晶显示屏,具有扫频和频率测量功能,可同时显示输出信号、幅度、相位、占空和频率等。具有优良的幅频特性,多功能、高性能、高性价比、便携式等特点,为教育、研发、生产、测试等行业提供了新的选择,是为用户量身打造的高性价比测试信号发生解决方案。

SYN5646型函数任意波信号发生器1.jpg信号发生器1.jpg背面图.jpg函数任意波信号发生器11.jpgSYN5646型函数任意波信号发生器.jpg函数任意波信号发生器侧面.jpg

产品功能

1) 频率范围*高可达10nHz~60MHz,266MSa/s采样率;

2) 集成七大仪表功能,可编程多种波形输出;

3) 等性能双通道,相位差360°连续可调;

4) 四种触发模式:手动触发,CH2触发,外部触发(AC),外部触发(DC);

5) 支持直流5V供电,方便用户户外使用。

产品特点

a) 可编程,调制功能强大;

b) 多样化触发功能;

c) 波形种类丰富,外型精巧。

典型应用

1) 时频计量标准器具,教育/大学/计量实验室通用;

2) 电子仪器检测及维修;

技术指标

频率特性

正弦波

频率范围

10nHz~60MHz

谐波抑制度

≥45dBc(<1MHz);

≥40dBc(1MHz~20MHz)

总谐波失真

≤1%(20Hz~20kHz,0dBm)

方波

频率范围

10nHz~25MHz

上升沿/下降沿

≤10ns

过冲

≤5%

三角波

频率范围

10nHz~25MHz

脉冲波

频率范围

10nHz~6MHz

脉冲宽度

25ns~4000s

占空比

0.1%~99.9%

上升沿

≤10ns

TTL数字波

频率范围

10nHz~6MHz

上升沿/下降沿

≤20ns

偏正弦波

占空比

0.1%~99.9%

锯齿波

线性度

≥98%(0.01Hz~10kHz)

任意波

频率范围

10nHz~6MHz

波形长度

2048点

存储个数

60个

脉冲宽度调节范围

24ns~4000s

频率*小分辨率

10nHz

频率准确度

±20ppm (0 ~ 50℃)

频率稳定度

±1ppm /3小时

波形特性

通道个数

2

输出阻抗

50Ω(典型)

保护

短路保护

波形长度

2048点/通道

波形采样率

266MSa/s

波形垂直分辨率

14位

波形种类

正弦波、方波、脉冲波(占空比可调,脉冲宽度和周期时间精确可调)、三角波、偏正弦波、CMOS波、直流电平(通过调节偏置设置直流幅度)、半波、全波、正阶梯波、反阶梯波、噪声波、指数升、指数降、多音波、辛克脉冲、洛伦兹脉冲,和60种用户自定义波形。

幅度

幅值范围

2mVpp~20Vpp(频率<11MHz)

2mVpp~10Vpp(11MHz≤频率<31MHz)

2mVpp~5Vpp(31MHz≤频率<60MHz)

幅值分辨率

1mVpp

幅值稳定度

± 0.5%/5小时

幅值平坦度

±5%<10MHz

±10%<10MHz~60MHz

直流偏置

偏置调节范围

-9.99V~9.99V

偏置分辨率

0.01V

相位特性

相位调节范围

0~359.9°

相位分辨率

0.1°

测量计数功能

猝发

触发源

手动触发、CH2触发、外部触发(AC)、外部触发(DC)

脉冲数

1~1048575

测量模式

测量功能

频率、正负脉宽、周期

耦合方式

直流、交流

闸门时间

10ms-10s

测频范围

1Hz~100MHz

输入信号幅度范围

2Vpp~20Vpp

周期测量

20s(10ns分辨率)

脉冲宽度

20s(10ns分辨率)

计数模式

计数范围

0~4294967295

耦合方式

直流和交流两种耦合方式

计数方式

手动

扫描特性

扫描通道

CH1或CH2

扫描模式

线性、对数

扫描方向

递增、递减、往返

起始/终点频率

和相应载波频率上下限一致

起始/终点幅度

和相应载波幅度上下限一致

起始/终点占空比

和相应载波占空比上下限一致

扫描时间

0.1s~999.9s

显示

类型

2.4寸TFT彩色液晶显示

储存及加载

数量

100组

位置

00~99(开机默认调入00存储位置参数)

任意波

数量

1~60共60组(开机默认为15组)

接口

接口方式

采用USB转串行接口

扩展接口

具有TTL电平方式的串口,方便用户二次开发

通讯速率

采用标准115200BPS

通讯协议

采用命令行方式,协议公开

直流电源

电压/电流

DC5V±0.5V 3A

环境

温度范围

温度:0~40℃

湿度范围

湿度:<80%

外形尺寸

标配:200x175x70mm(台式)

选件:143x96x55mm(便携式)

选件

根据客户需求定制类似产品


台式尺寸图



便携式尺寸图



文件下载
SYN5646型函数任意波信号发生器.pdf
425.56KB下载
