SYN5104型时间综合参数测试仪
编号 : SYN510420190302
规格 : 19英寸4U机箱
材质 : 铝合金
颜色 : 银色
品牌 : 同步天下
型号 : SYN5104型
销量 : 357
价格面议 :
****
产品保证
厂家直销
正品保证
超长质保
无忧售后
以旧换新
高性价比
时钟测试仪详解

产品概述

SYN5104型时间综合参数测试仪是由西安同步电子科技有限公司精心设计、自行研发生产的一款专门针对时间频率同步性能进行全方位测试的高端便携式时间频率综合测试设备,对时间频率各项性能指标进行测量、分析和评估,不但满足时频测试需求而且能作为时频信号激励源。

该测试仪接收GPS北斗二代卫星定时信号,驯服恒温晶振(可选铷钟),使其输出频率同步于卫星铯原子钟信号上,产生准确的多种时间频率信号,实时精确测量多种时间频率信号,为时间同步装置及时统设备的现场检测、校验、验收提供了有效而便捷的解决方案。

   关键词:时钟测试仪,时间测试仪,gps时钟测试仪,时间同步测试仪

产品功能

1) 在结构设计上,将时间标准源、时差测量和测试结果显示三块功能实现一体化, 从而可以在一台便携式智能仪表中方便而准确地完成测试项目;

2) 测试功能齐全:时间准确度、频率准确度、报文准确度,周波测量,温湿度测量,时间记录,PTP/NTP等网络测量;

3) 选件丰富:测量2.048MHz、E1、2.048Mb/s、SyncE、DCF77等,输出1MHz、5MHz,B码ST光口等,时差测量分辨率提高到0.1ns,频率准确度提高到12位/s,内置铷钟等;

4) 采用GPS/北斗二代卫星定时信号控制内置振荡器提供高精度时间频率标准,测量精度100 ns;

5) 能直接测量,在前面板上直接显示被测时钟和标准时间的时差,测量方式直观方便;

6) 可便携移动,既可用于现场,又可用于检测机构;

7) 可以输出时间信号与更高级的标准时间源进行比对,以标定本测试仪的精度等级。也可用于给现场有需求的设备提供高精度的时间信号;

8) 测量结果数据自动导出到计算机中;

9) 具有7AH电池供电。5104004.jpg

产品特点

a) 精度高、高性价比;

b) 功能齐全、性能可靠;

c) 频率比对数值自动存储和计算;

d) 高精度、高可靠性、方便性和直观性。

典型应用

1) 时频同步产品的研发、中试、标定;

2) 电力系统,计量校准部门及科研院所等;

3) 可用于实验室对时间频率产品进行检测和标定;

4) 3G/4G/5G时频同步、轨道交通时间同步系统、军网时统系统、卫星授时等精密时频同步测试。

技术指标

输入信号

GPS/北斗二代双模接收机

频点

L1B1

定时精度RMS

30ns

跟踪灵敏度

-160dBm

GPS北斗二代双模天线

数量

1套

形状

蘑菇头

线长

30米

物理接口

BNC

支架

蘑菇头安装支架

正弦 /脉冲

路数

2

波形

1路正弦1路脉冲

电平

TTL电平:0V~7V;触发电平:2.5V

交流幅度(标称10MHz):1Vpp~10Vpp

频率范围

0.1Hz-40MHz(脉冲)

30kHz-30MHz(正弦)

测量精度(标称10MHz)

≤2E-8

时差测量

路数

2路

电平

2路TTL

触发沿

上升沿/下降沿

测量内容

单通道测量/双通道测量/1PPS测量/1PPM测量/1PPH测量

测量方式

单次、连续

测量精度

≤100ns

时间记录

路数

4路脉冲1(TTL)/脉冲2(TTL)/串口(RS232)/串口(RS422)

触发沿

上升沿/下降沿

测量精度

≤100ns(TTL)

SOE信号采用本功能进行测量

周波测量

路数

1路 交流220v

电压

88~264VAC

频率

47~63Hz

测量精度:

±0.005Hz/s

温湿度测量

温度测量范围

0~50℃

温度测量精度

25℃±2℃

湿度测量范围

20%~90%

湿度测量精度

25℃±5%

串口测量指标

路数

2路

电平

1路串口(RS232)

1路串口(RS422)

波特率

4800/9600/19200/38400/57600/115200   bit/s

IRIG-B

电平

1路TTL直流

1路RS232C直流

1路RS422/485直流

1路600Ω平衡交流

1路非平衡交流

测量标准

国军标(2991A-2008/美标STD 200-04

网络测量

NTP/SNTP测试

路数

1路RJ45

功能

主从测试

协议

NTP/SNTPV1.0-V4.0

解析分辨率

≤0.2us

PTP测试

路数

1路RJ45

功能

主从测试

协议

IEEE STD 1588(PTPV2)

测试精度

≤50ns

GOOSE时标测试

路数

1路RJ45(与NTP共用端口)

协议

IEC61850

解析分辨率

≤1ms

输出信号

10MHz输出

路数

1路

电平

正弦

幅度

7dBm   默认9dBm ±1dBm

准确度

≤1E-12 (跟踪到卫星信号24小时后平均值)

5E-10 (卫星信号失效24小时后平均值)

输出阻抗

50欧姆

物理接口

BNC

1PPS脉冲信号

路数

1路

电平

TTL

同步误差

≤100ns

物理接口

BNC

IRIG-B码输出

路数

5

电平

1路TTL

1路RS232C

1路RS422/485

1路平衡交流

1路非平衡交流

标准

国军标(2991A-2008/美标(STD 200-04

串口输出

路数

1路

电平

RS232C

串口格式

RMC语句/ZDA语句/ST语句

波特率

4800/9600/19200/38400/57600/115200

物理接口

DB9

环境特性

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

存储

路数

2路 (1路USB(预留),1路DB9公头)

U盘存储

兼容绝大多数U盘 满足USB2.0规约,插上u盘等待5s以后即可以进行自动存储,只要启动测试,数据就会自动存储,停止测试则会结束存储

串口通信

实时发送测量数据到上位机

供电电源

交流88264VAC4763Hz,功率小于40W,电池:7AH

机箱尺寸

4U,19″标准机箱

选件

测量输入输出2.048MHz、E1/2.048Mb/s、SyncE、DCF77、1MHz、5MHz,B码st光口,时差测量分辨率0.1ns,频率准确度12位/s,内置铷钟等

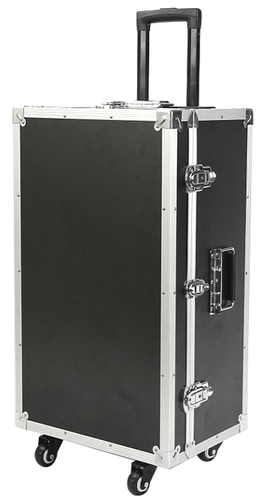

拉杆箱实物图


(选件:专用铝合金仪器拉杆箱(配万向轮))


相关产品选型指南

型号

输入信号

测试功能

特色

其他

SYN5104型时间综合参数测试仪

GPS北斗

时间标准源、时差测量,时间准确度、频率准确度、报文准确度,周波测量,温湿度测量,时间记录

可测试绝大多数时间频率信号

4U,19″(上机架)

AC220V,30W

SYN5106型高精度时钟测试仪

GPS北斗

时间标准源、时差测量,时间准确度、频率准确度、计时误差测量

电能表时钟测试

4U,19″(上机架)

AC220V,30W

SYN5301型毫秒表时间检定仪

10MHz参考

检定机械秒表,电子秒表,指针式电秒表,毫秒表,数字式电秒表等等,结合了秒表检定仪、日差测量仪/校表仪、指针式电秒表检定仪、标准时间间隔发生器等4种功能

精度高,功能强大

3U,19″(上机架)

AC220V,30W

SYN5301A型秒表检定夹具

控制电信号

检定机械秒表、电子秒表,以及各种计时器等夹具

灵活方便,自动化高

模块(360x110x140mm)

SYN5301C型精密光电转换器


精密激光源一只,高精度光电探测器一只,支架两套

精度高

AC220V电源适配器

SYN5602型电子停车计时收费装置检定仪

GPS北斗

可同时对1~18台电子停车计时收费表(咪表)或停车场电子计时收费装置进行检定

指标均优于JJG1010-2013《电子停车计时收费表》国家计量检定规程的各项要求

便携式手提箱

交流 220V±10%

SYN5603型GPS时间(事件)记录仪

GPS

3路脉冲信号时间记录

准确度高

1U,19″(上机架)交流 220V±10%

SYN5605型多通道时间间隔测量仪

参考10mhz

同时测量36路脉冲信号

精度高,多路同时测量

3U,19″(上机架)交流 220V±10%

SYN5605A型数字式时间间隔测量仪

参考10mhz

测量1路或者2路脉冲信号时差

高精度时间间隔测量

3U,19″(上机架)交流 220V±10%

SYN5605C型 时间相关单光子计数系统

参考10mhz

同时测量多路脉冲

ps量级精度

3U,19″(上机架)交流 220V±10%

SYN5607型相位计


相位差测量0° to 360° or ±180°

精度0.1°

3U,19″(上机架)交流 220V±10%

SYN5608型数字相位标准器


输出两路可调的高精度相位、超宽电压幅度、超低失真度的正弦波

精度0.1°

3U,19″(上机架)交流 220V±10%

SYN5610型脉冲信号发生器

参考10mhz

单通道,双通道输出

精度高

4U,19″标准机箱

SYN5619型相位噪声分析仪


对500kHz-30MHz频率同时进行相噪和稳定度测试

≤1E-13/1S   (5E-14/1s(典型值))

1Hz@5MHz<-140dBc             (<-145dBc(典型值))

4U,19″标准机箱

选件

GPS北斗双模接收机,恒温晶振OCXO,銣钟,避雷器,定做天线电缆(50米、80米、100米等),扩展输出路数,PTP测量,NTP测量,4u标准机箱,网络光电转换套件,根据客户要求定做类似产品。定制宽温度范围的产品,根据客户要求定做类似产品,各产品特性具体参照相关宣传资料。
