数字频率计简单介绍

 二维码 20
发表时间:2019-09-10 11:20作者:小刘来源:西安同步原创

数字频率计是一种常用的用数字显示被测信号频率的测量仪器。被测信号可以是方波、正弦波或其它周期性变化的信号。也可称之为智能计数器,采用十进制数字显示被测信号频率表,被广泛应用于航天、航空、电子技术、测控等技术领域。

数字频率计的基本原理是用一个频率稳定度高的频率源作为基准时钟,对比测量其它信号的频率。通常情况下闸门时间越短,测的频率值刷新就越快,但是测的频率精度就会受影响,反之,当我们对频率值准确度要求比较高时,就需要将闸门时间加长,时间越长得到的频率值就越准确,但是相对应的每测一次频率的间隔就越长。闸门时间可以举个例子来说明,例如闸门时间是1s是指计算每秒内待测信号的脉冲个数。

数字频率计的基本电路由输入通道、时基产生与变化单元、主门、控制单元、计数及显示单元组成。智能计数器对闸门时间内累计待测输入信号的振荡次数或在待测时间间隔捏累计标准时间信号的个数,进行频率、周期和时间间隔的测量。

闸门电路用来控制计数时间,由一个与非门构成。与非门的一端由时基电路提供的秒脉冲输入,另一端由待测信号整形后输入。电路的工作原理为:时基电路提供的秒脉冲作为门控信号,当门控信号为高电平时,闸门开通,整形后的脉冲信号经过闸门进入分频电路;当门控信号为低电平时,闸门关闭,禁止脉冲信号通过。

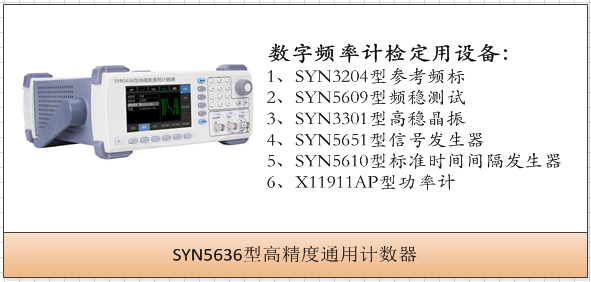

SYN5636型高精度通用计数器是西安同步一款按照《JJG 349-2014通用计数器检定规程》研发生产的高性价比的便携式数字频率计,同时具有测量和统计两大功能。可选恒温晶振或者铷钟作为时基,标准产品配置的是温补晶振时基,是一款性价比特别高的智能计数器。除此之外,西安同步也有配套的数字频率计检定用设备,如果有需求,可与我司相关业务人员联系。

SYN5636型数字频率计作为高级国产频率计使用,因其功能齐全,各方面性能指标比较好,精度和灵敏度高,测量范围宽等特点,赢得了良好的使用口碑。特别适合于航空航天、导弹、武器等领域的时间测量和晶振,电子元器件等科研、计量领域的时间、频率测量。
